Wolny start do elektronarzędzi – co daje i gdzie warto go stosować?

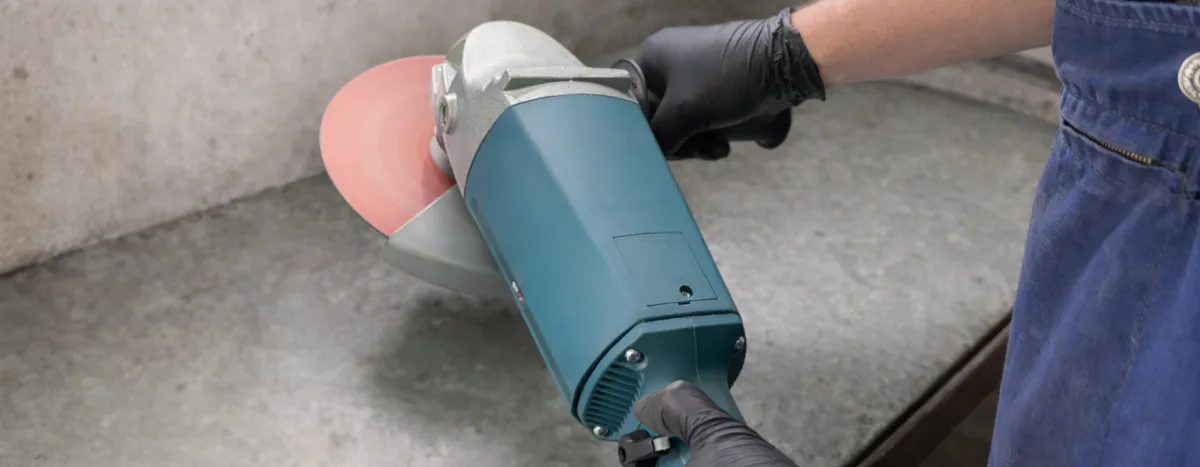

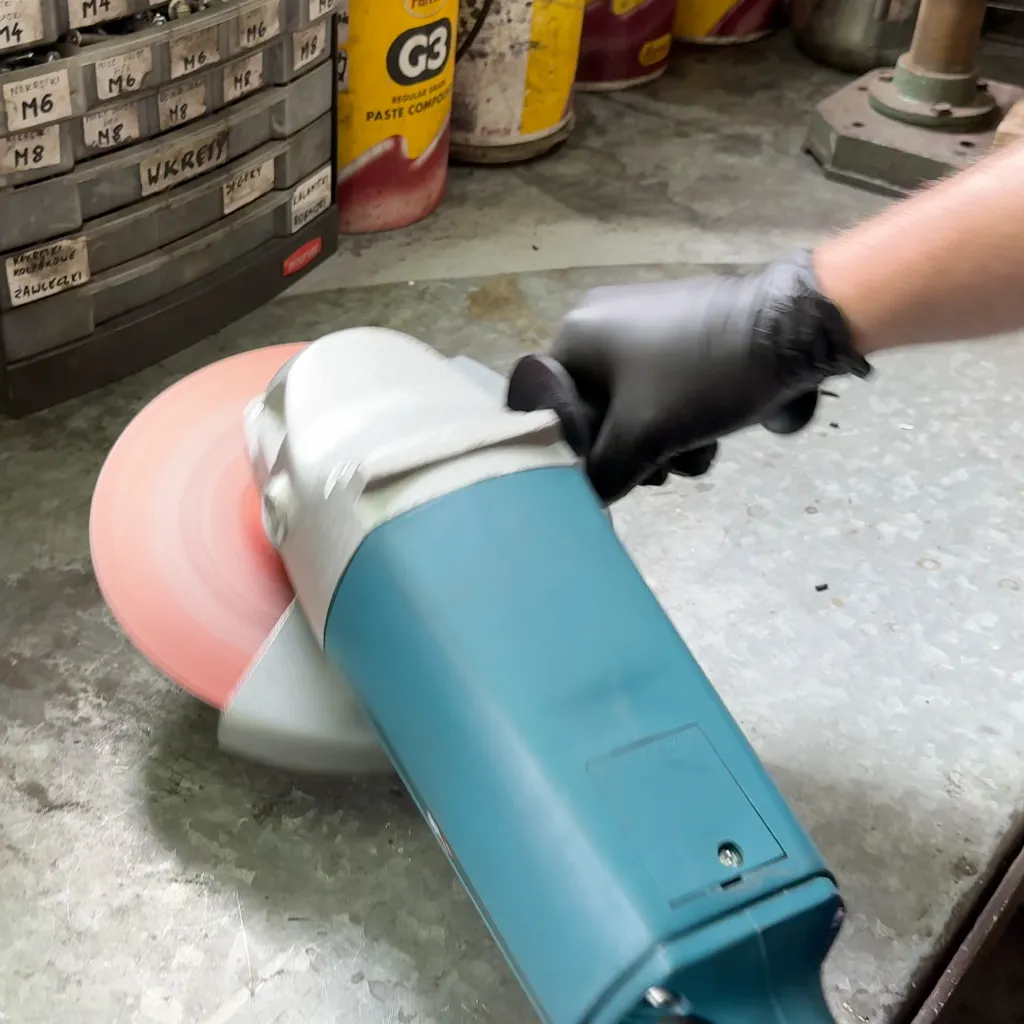

Brak szarpania przy uruchomieniu

To pierwsza rzecz, którą czuć od razu po montażu. Narzędzie nie wyrywa się z rąk po włączeniu, tylko płynnie wchodzi na obroty.

Przy dużych szlifierkach kątowych ma to ogromne znaczenie. Bez soft startu mocny silnik potrafi mocno szarpnąć urządzeniem już w chwili startu.

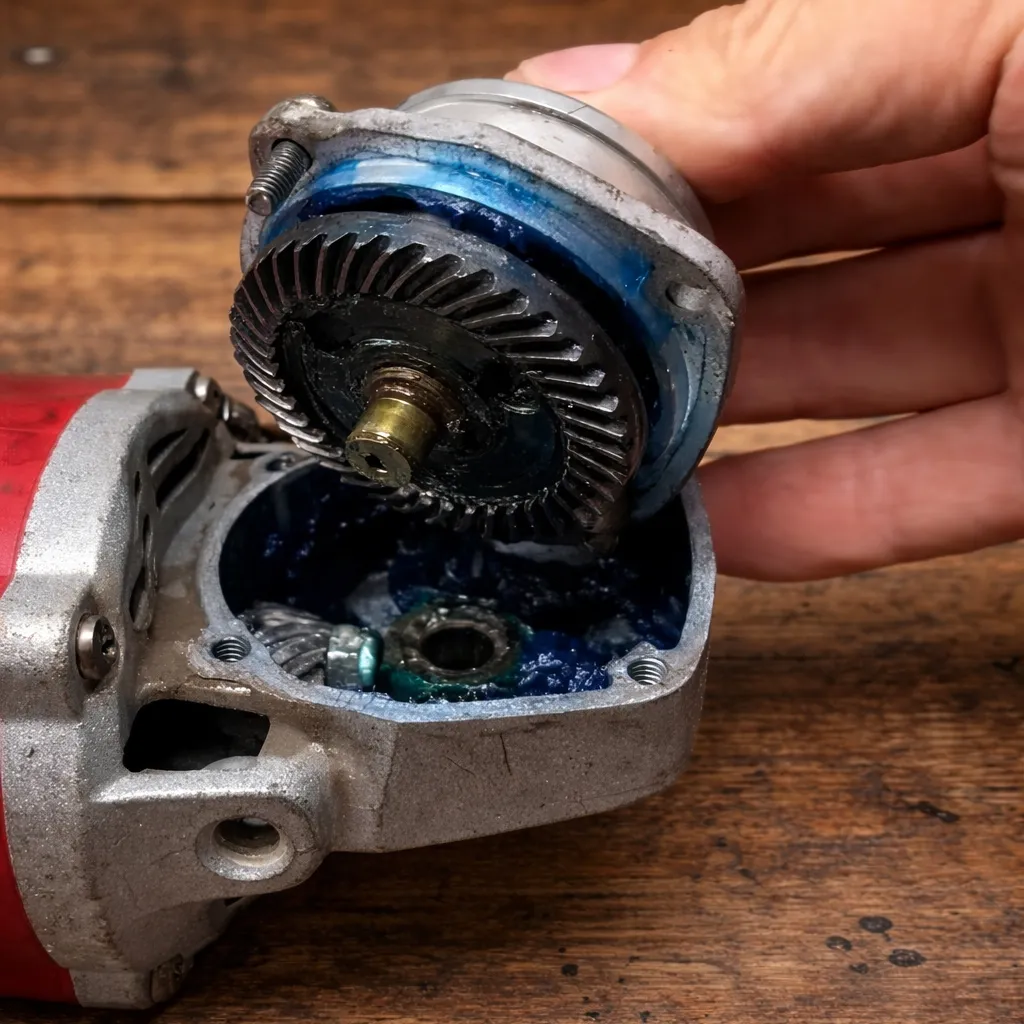

Ochrona przekładni i podzespołów

Nagły start to duże przeciążenie mechaniczne. Uderzenie momentu obrotowego trafia w zębatki, wirnik, szczotki i inne elementy napędu.

Miękki rozruch ogranicza ten efekt, dzięki czemu:

• przekładnia pracuje łagodniej,
• zmniejsza się ryzyko uszkodzeń,
• podzespoły mniej się zużywają,
• narzędzie może dłużej zachować sprawność.

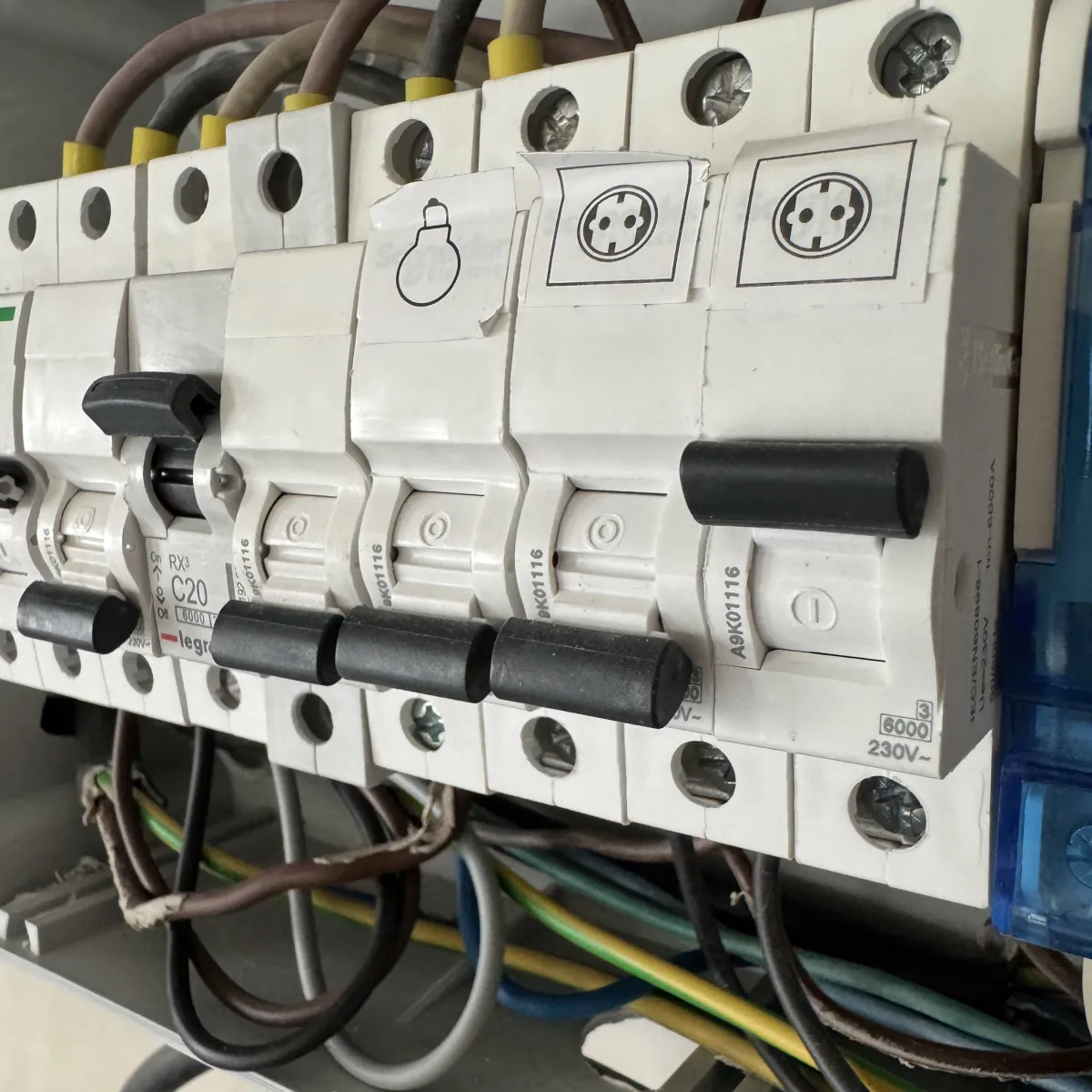

Mniejsze ryzyko wybijania bezpieczników

W wielu starszych instalacjach elektrycznych problem wygląda tak samo: po włączeniu elektronarzędzia od razu wybija bezpiecznik.

Najczęściej dzieje się to:

• w blokach ze starą instalacją,
• na działkach,
• w garażach,
• podczas pracy z agregatem prądotwórczym.

Powód to wysoki prąd rozruchowy pojawiający się w chwili startu. Wolny start ogranicza ten nagły skok obciążenia, dzięki czemu urządzenie uruchamia się znacznie spokojniej.

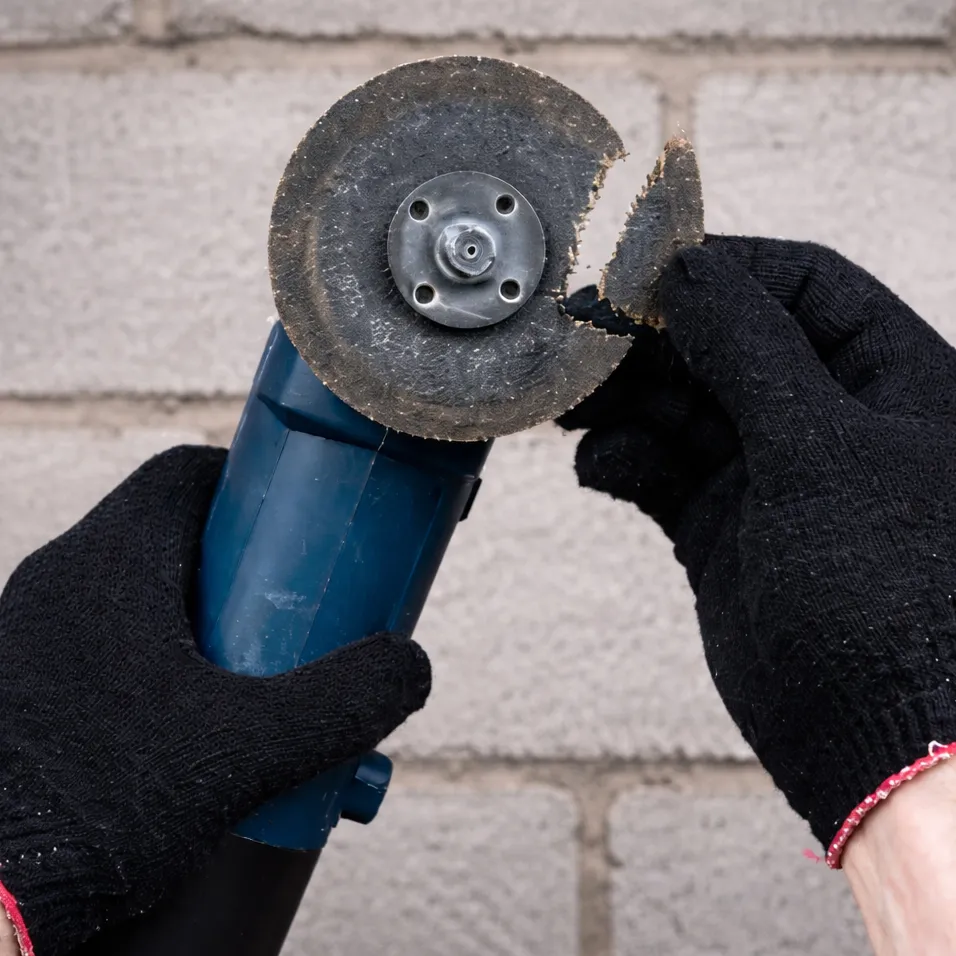

Więcej czasu na reakcję

To zaleta, o której mówi się rzadziej, a jest bardzo ważna.

Jeśli tarcza została źle osadzona, jest uszkodzona albo pęknie przy uruchomieniu, użytkownik ma dodatkowy moment na wyłączenie maszyny zanim osiągnie pełne obroty.

To może ograniczyć ryzyko uszkodzenia sprzętu i poprawić bezpieczeństwo pracy.

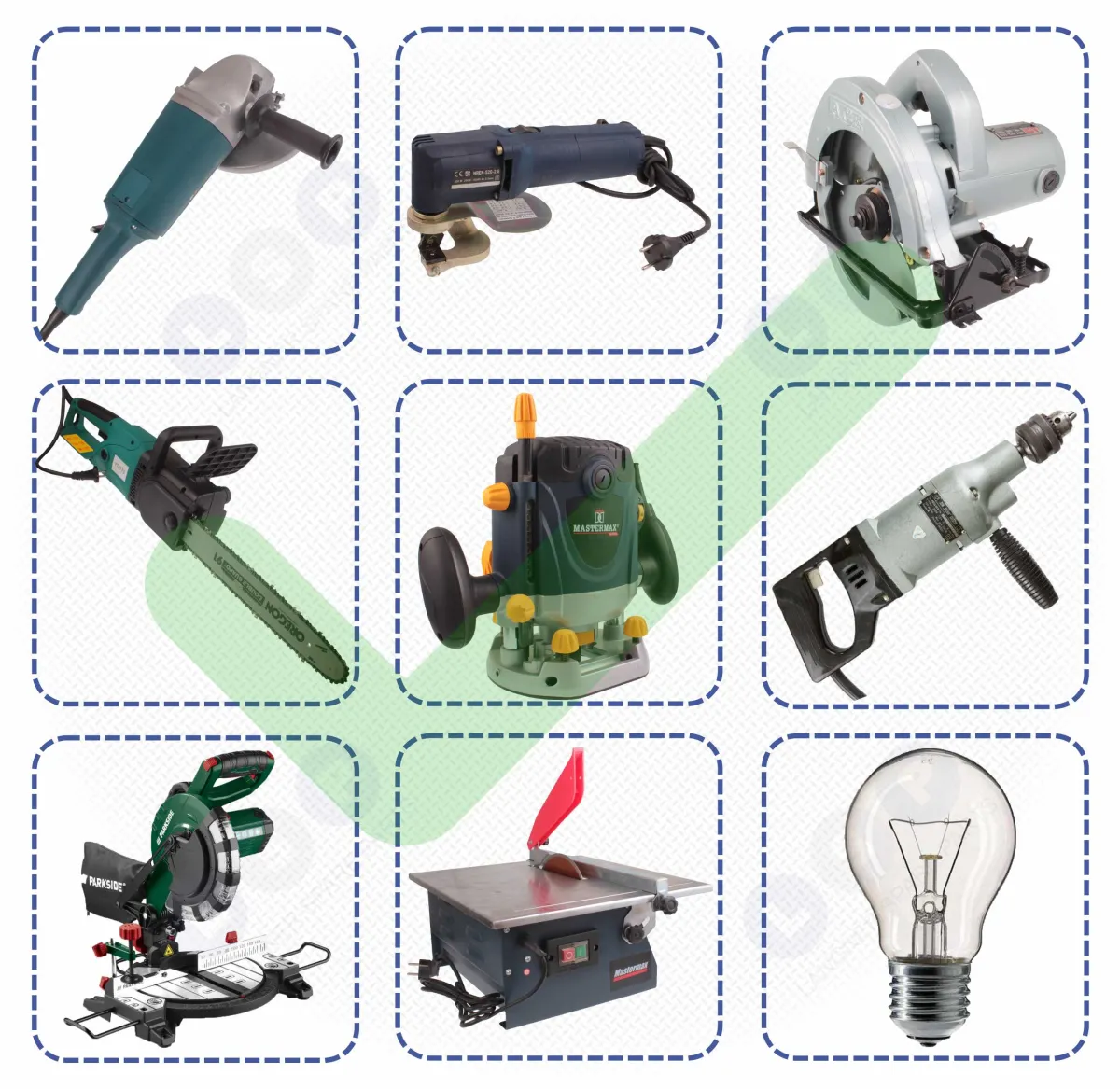

Wolny start znajdzie zastosowanie w urządzeniach z silnikiem szczotkowym

między innymi do:

• szlifierki kątowej,
• nożyc do blachy,
• pilarki tarczowej,
• pilarki elektrycznej,
• frezarki,
• wiertarki,
• pilarki poprzecznej,
• ukośnicy,
• pilarki stołowej,
• żarówki wolframowej,
• halogenu żarnikowego,
• Odkurzacza
• i wielu innych urządzeń.

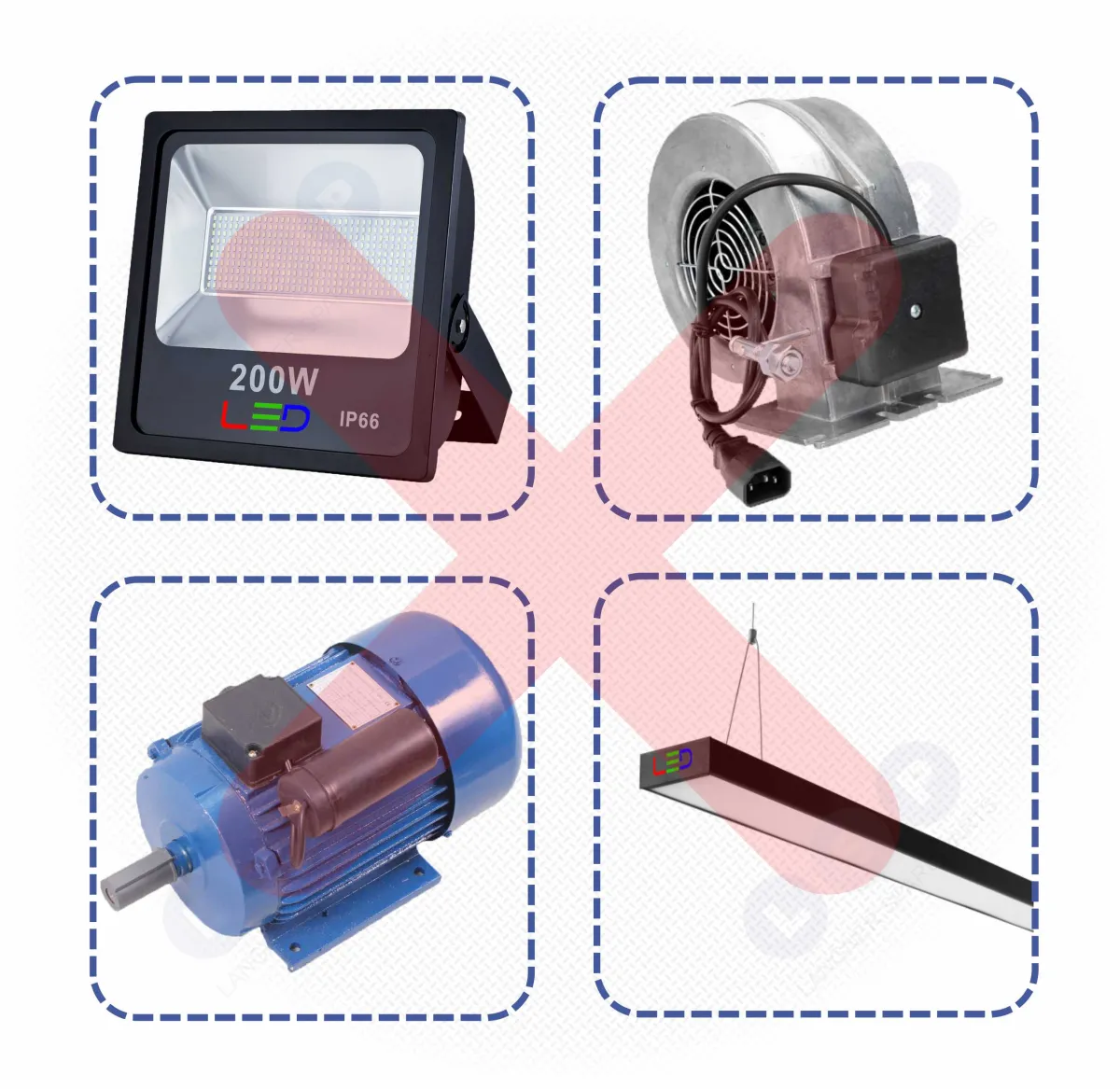

Soft start przeznaczony do silników komutatorowych

nie będzie działał prawidłowo w urządzeniach takich jak:

• silniki indukcyjne,
• dmuchawy do pieca,
• żarówki LED,
• halogeny LED.

Przed zakupem zawsze warto sprawdzić rodzaj silnika w urządzeniu.

Jeśli planujesz zamontować łagodny rozruch do:

• szlifierki kątowej 125mm
• żarówki
• wiertarki

to wersja 2 przewodowa (45-CD571) będzie tam pasować idealnie. Dodatkowo umieszczenie jej w tylej części obudowy zapewni jej doskonałą wentylację.

Natomiast do większych maszyn typu:

• Ukośnica
• Pilarka stołowa
• Szlifierka 230mm
• i inne z silnikiem do 3000W

najlepszym rozwiązaniem będzie wariant 3-przwodowy (45-CD330). Silniki w takich urządzeniach są większe, więc ilość wydzielanego ciepła przez wolny start będzie również większa. Ta kostka posiada obudowę aluminiową, która stanowi ponad połowę jej powierzchni, więc odprowadzenie ciepła jest o wiele efektywniejsze. Ponadto posiada utwory, dzięki którym możesz zamontować go na wewnątrz obudowy.

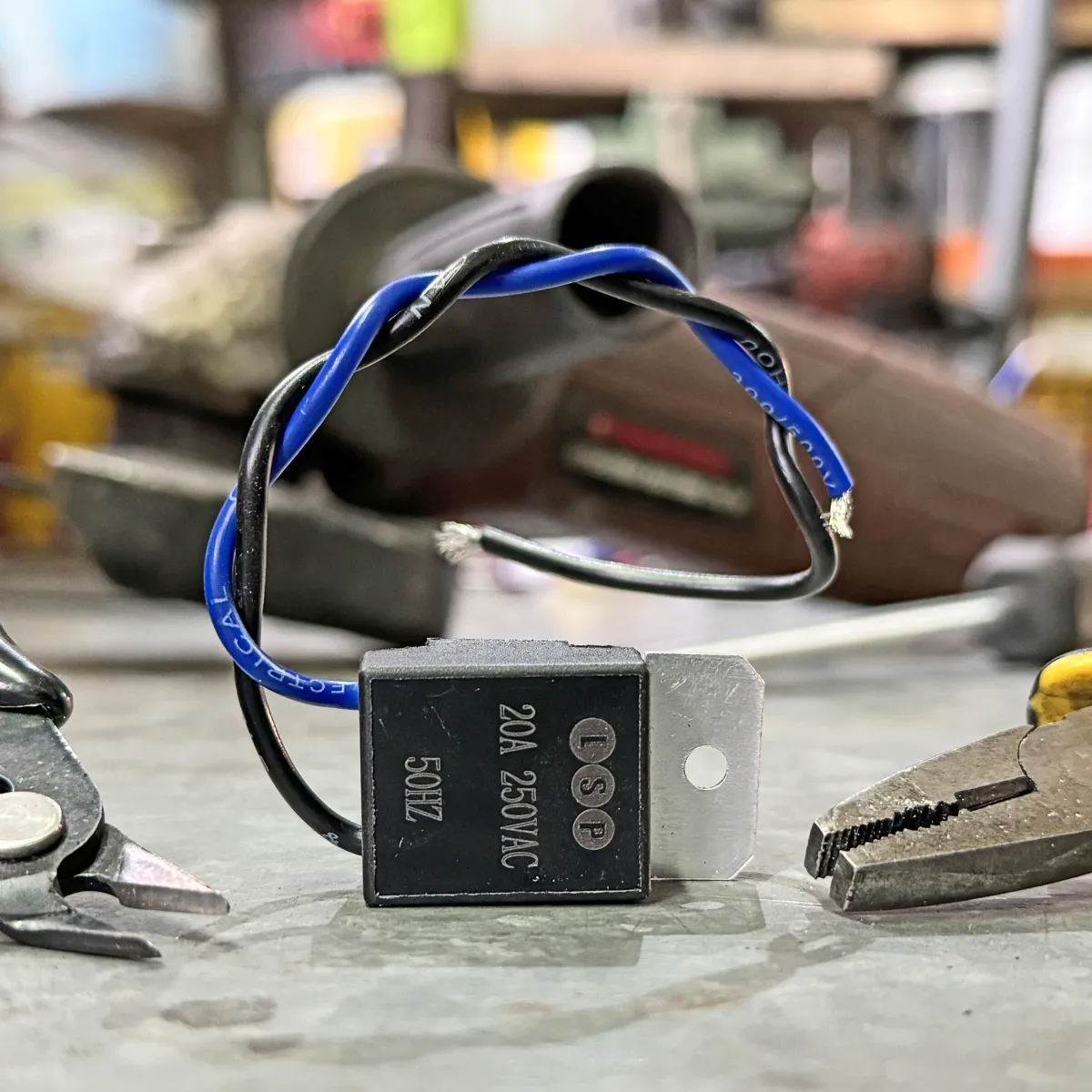

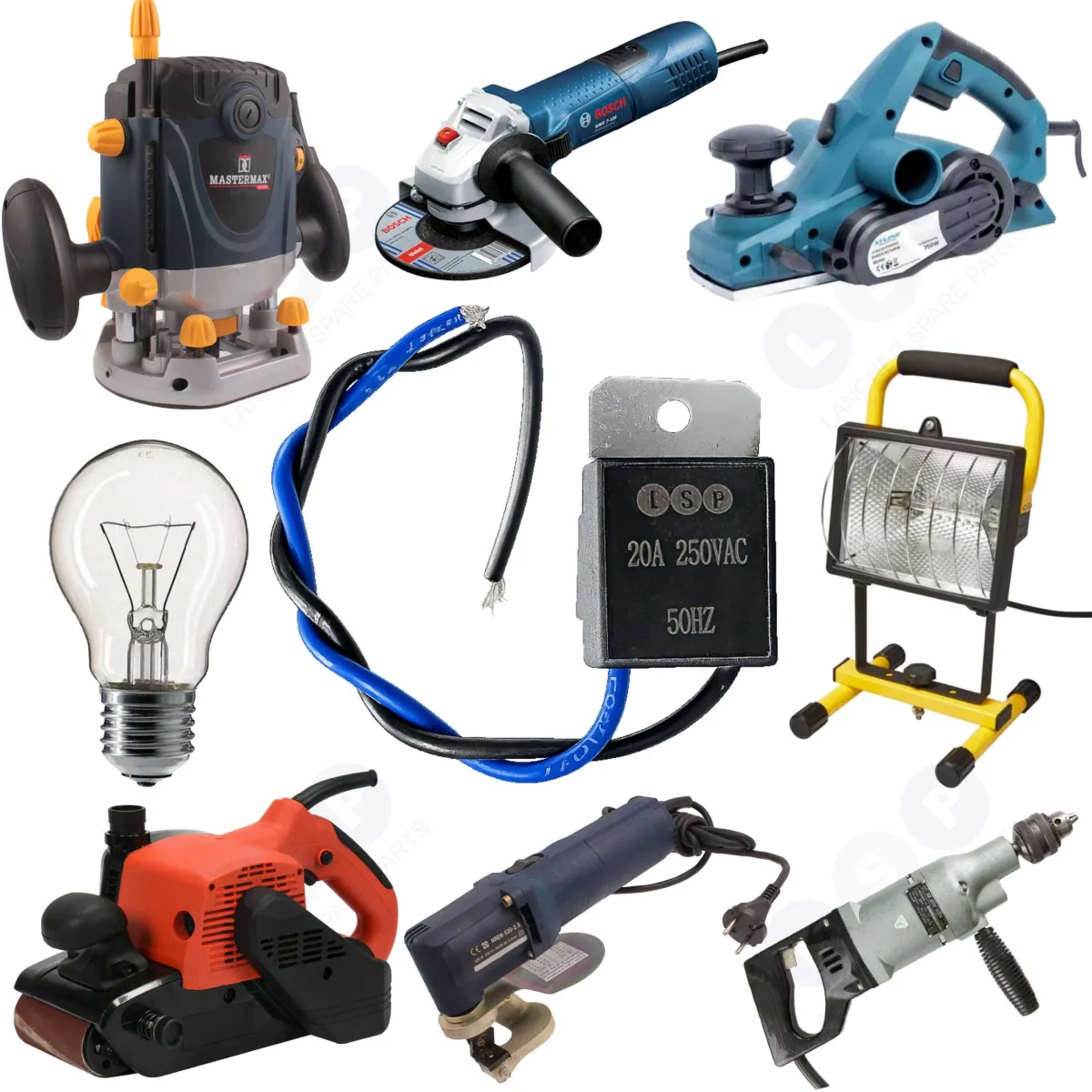

Wolny start na 2 przewody

Zalety:

• kompaktowe wymiary: 36 × 21,5 × 13 mm,
• szybki montaż,
• prostsze podłączenie.

Montaż polega na przecięciu przewodu zasilającego i wstawieniu modułu pomiędzy przewody.

Wady:

• mniejsza powierzchnia chłodzenia,
• słabsze odprowadzanie ciepła,
• w większych maszynach może pracować na granicy możliwości.

To rozwiązanie dobre głównie do mniejszych urządzeń.

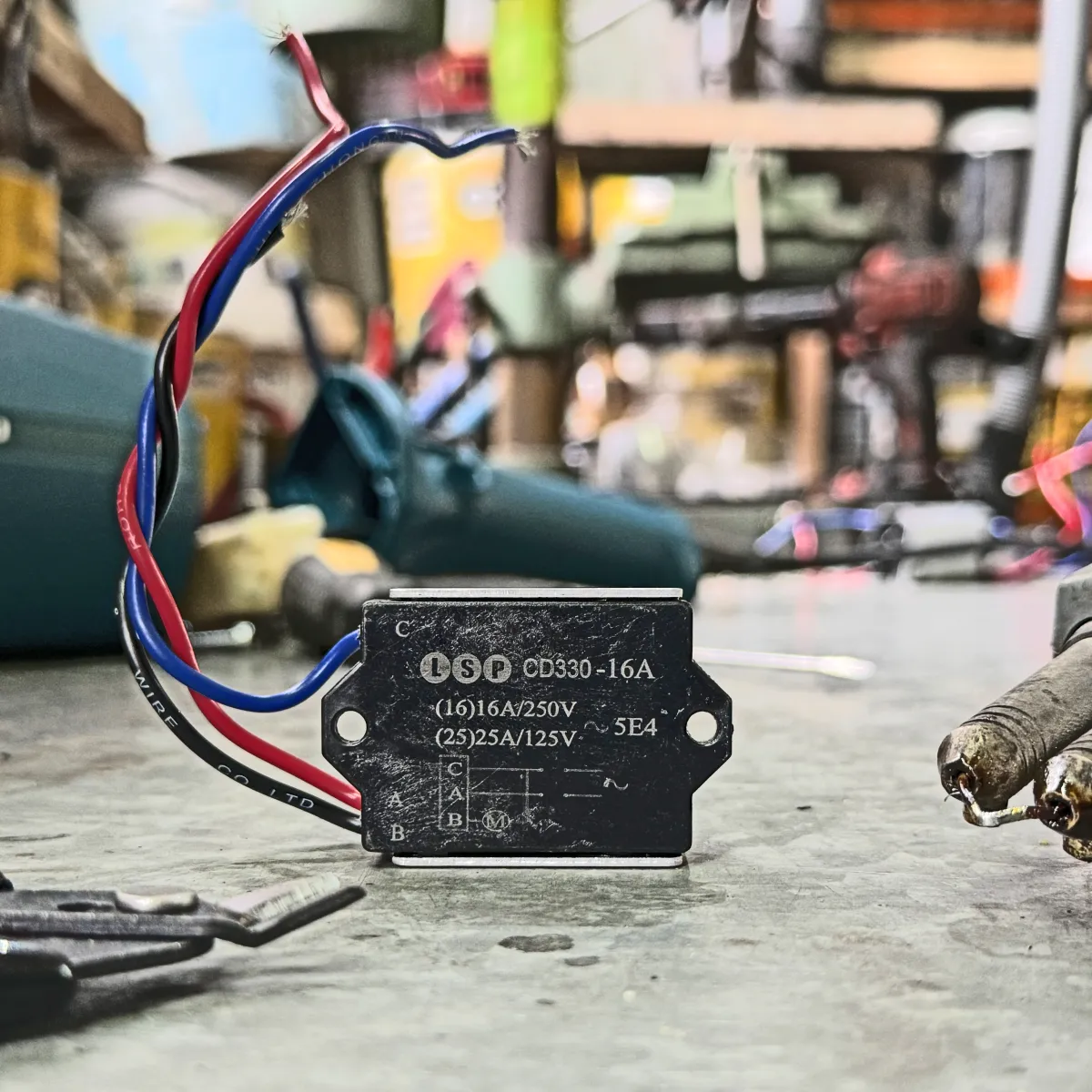

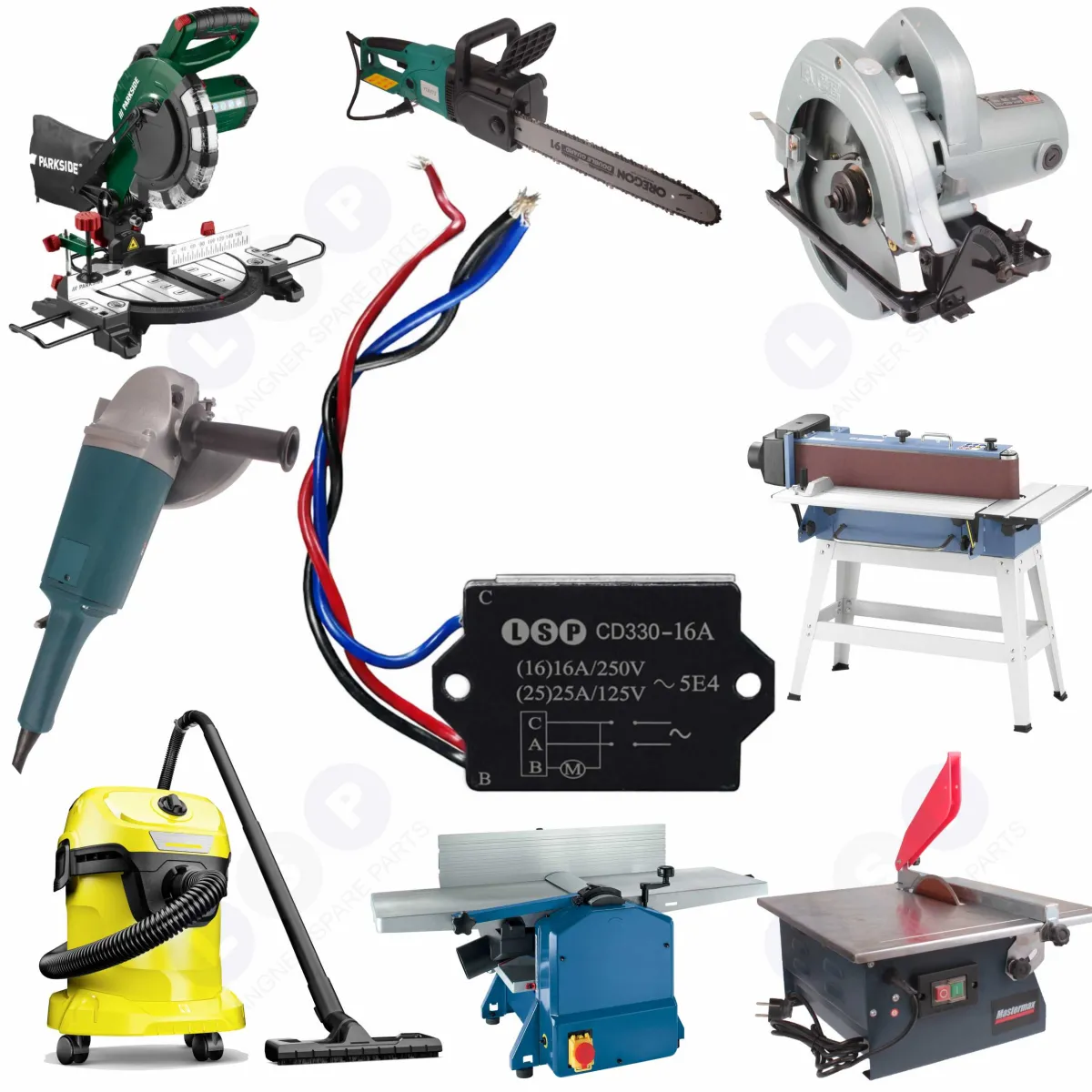

Wolny start na 3 przewody

Zalety:

• obsługa silników do 3000 W,
• duży radiator zajmujący znaczną część obudowy,
• lepsze chłodzenie,
• możliwość pracy w zamkniętej przestrzeni,
• montaż także w puszkach elektrycznych lub rękojeściach.

Wady:

• Dość spore wymiary 52 x 35 x 15 mm

Dodatkowo obudowa posiada otwory montażowe, dzięki którym moduł można przykręcić.

To lepszy wybór do mocniejszych elektronarzędzi.

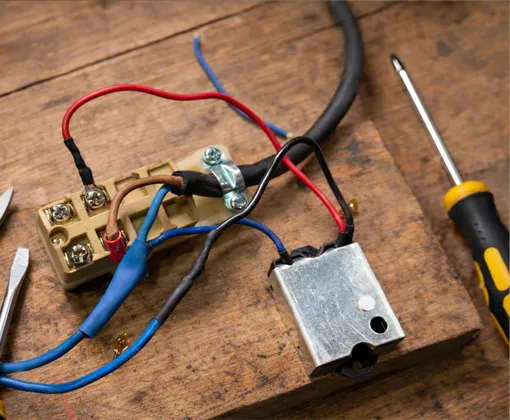

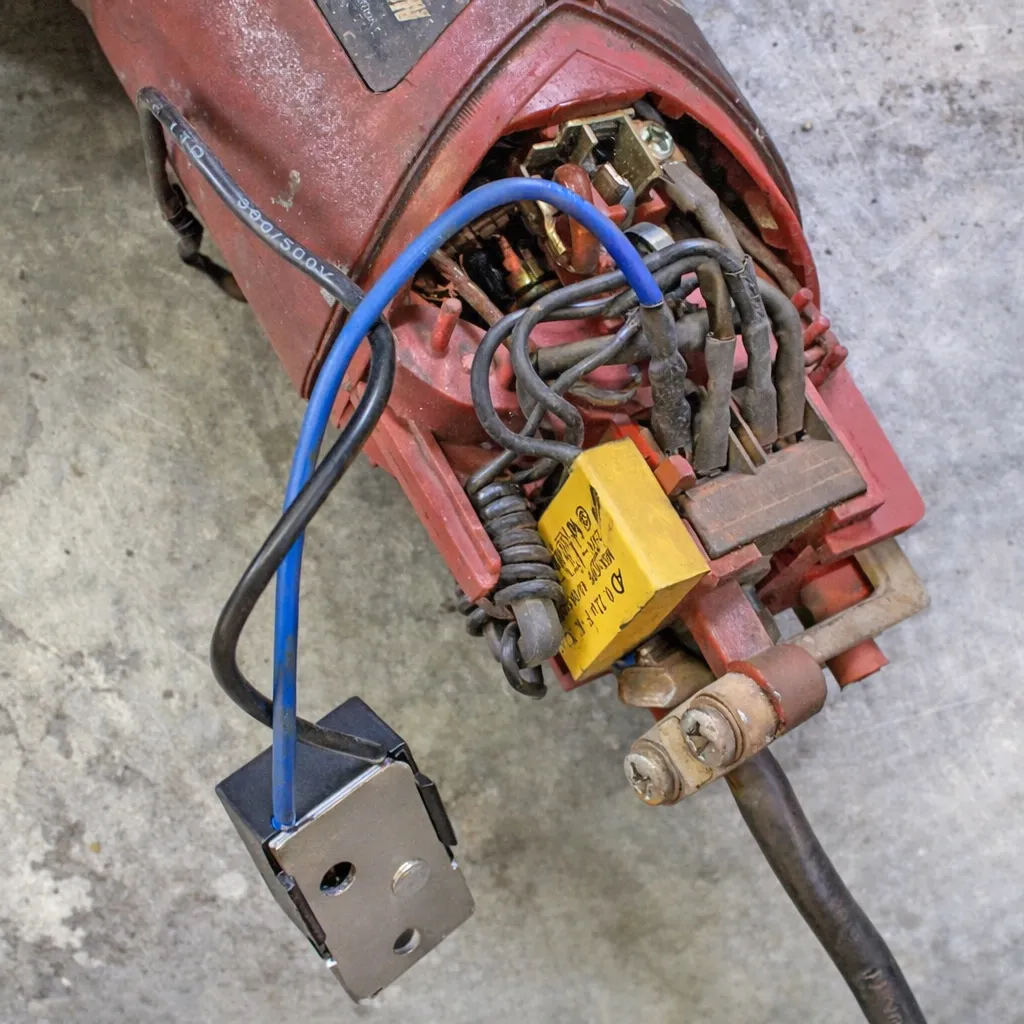

Wersja 3-przewodowa

Najczęściej przewody podłącza się w następujący sposób:

• niebieski – do przewodu jednej cewki stojana oraz przewodu neutralnego zasilania,
• czarny – do przewodu drugiej cewki stojana,
• czerwony – do przełącznika, w tym samym rzędzie co przewód fazowy zasilania.

Ten model znajdziesz [tutaj]

Wersja 2-przewodowa

Ta w porównaniu do poprzedniczki jest łatwiejsza do podpięcia i nie wymaga aż tyle wolnego miejsca w maszynie.

Żeby podpiąć ten wolny start wystarczy:

• Przeciąć przewód od przełącznik do cewki stojana
• wstawić moduł między przecięte przewody

Ten model znajdziesz [tutaj]

To bardzo ważna zasada:

Wolny start musi być zamontowany za wyłącznikiem.

Dlaczego?
Wyłącznik działa dla modułu jak reset. Jeśli soft start będzie podłączony przed przełącznikiem, po każdym wyłączeniu może być konieczne odpięcie i ponowne wpięcie wtyczki do gniazdka.

Prawidłowe umiejscowienie modułu eliminuje ten problem.
