Parametry produktu

Indeks
21-066
Stan:
Nowy
W magazynie
20 Przedmioty
Numer katalogowy oryginału
1614010252
Marka
Bosch
Typ
Młotowiertarka
Jednostka miary
sztuka
Producent
Zamiennik LSP
Długość całkowita
164mm
Rodzaj osi przedniej
7 zębów
Średnica pakietu
40mm
Typ produktu
Wirnik
ean13
5903794704206

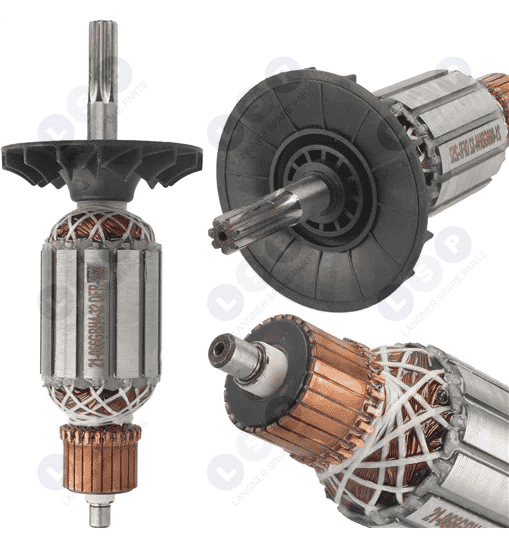

Wirnik z wentylatorem do młotowiertarki Bosch GBH 4-32 DFR / GBH 4 DFR – zamiennik LSP

Przedmiot zakupu

Element Ilość
Wirnik silnika elektrycznego z wentylatorem 1 szt.
Wirnik BOSCH GBH 4-32 DFR, BHD SPIT 1614010252

Informacje o produkcie

Wirnik marki LSP jest zamiennikiem twornika silnika elektrycznego stosowanego w młotowiertarkach Bosch GBH 4-32 DFR oraz wybranych urządzeniach o pokrewnej konstrukcji. Element odpowiada za wytwarzanie ruchu obrotowego i przekazywanie napędu do mechanizmu przekładni.

Konstrukcja obejmuje uzwojenie osadzone na pakiecie blach, komutator segmentowy, wentylator chłodzący oraz wał zakończony uzębieniem. Wentylator obraca się razem z twornikiem i wspomaga przepływ powietrza przez silnik, natomiast uzębiona końcówka wału przekazuje moment obrotowy na współpracujący element przekładni.

Typ produktu Wirnik silnika komutatorowego
Rodzaj części Zamiennik
Budowa Wirnik z wentylatorem, komutatorem i uzębionym wałem
Rodzaj urządzenia Młot udarowo-obrotowy / młotowiertarka
Oznaczenie katalogowe części odniesienia Bosch Twornik z wentylatorem 230 V
Marka LSP

Kompatybilność

Wirnik przeznaczony jest do wskazanych wersji młotów udarowo-obrotowych Bosch oraz modeli innych marek wymienionych w zestawieniu. W tabeli podano numery katalogowe kompletnych urządzeń w zapisie ze spacjami oraz w formie ciągłej, co ułatwia porównanie z tabliczką znamionową.

Marka i model urządzenia Numer katalogowy urządzenia
BOSCH GBH 4-32 DFR 3 611 C32 100 / 3611C32100
3 611 C32 101 / 3611C32101
3 611 C32 130 / 3611C32130
3 611 C32 131 / 3611C32131
3 611 C32 141 / 3611C32141
3 611 C32 170 / 3611C32170
3 611 C32 171 / 3611C32171
3 611 C32 181 / 3611C32181
3 611 C32 185 / 3611C32185
3 611 C32 190 / 3611C32190
3 611 C32 191 / 3611C32191
3 611 C32 1B1 / 3611C321B1
3 611 C32 1E1 / 3611C321E1
3 611 C32 1F0 / 3611C321F0
3 611 C32 1H1 / 3611C321H1
3 611 C32 1K5 / 3611C321K5
3 611 C32 1L5 / 3611C321L5
BOSCH GBH 4 DFR 3 611 C32 145 / 3611C32145
3 611 C32 1B5 / 3611C321B5
BOSCH BH 4-32 ME 3 611 C32 E01 / 3611C32E01
SPIT BHD-4-1 3 611 C32 B01 / 3611C32B01
SPIT 343 Rotohammer 3 611 C32 S01 / 3611C32S01
WÜRTH BMH 32-XE 3 611 C32 W01 / 3611C32W01
BTI BH 4-32 ME 3 611 C32 E01 / 3611C32E01

Lista modeli/parametrów jest pomocnicza. Zawsze weryfikuj dopasowanie przed zakupem.

Numer OEM Bosch

Wirnik LSP jest zamiennikiem części Bosch występującej pod poniższym numerem katalogowym. Podano obie formy zapisu umożliwiające wyszukanie odpowiednika w katalogach serwisowych.

Oznaczenie Numer OEM
Bosch – wirnik z wentylatorem 1 614 010 252 / 1614010252
Wirnik BOSCH GBH 4-32 DFR, BHD SPIT 1614010252

Wymiary wirnika

Parametr Wartość
Długość całkowita 164 mm
Średnica wentylatora 67 mm
Średnica pakietu blach 40 mm
Długość pakietu blach 40 mm
Średnica komutatora 24,5 mm
Średnica przedniej części wału z uzębieniem 10 mm
Średnica tylnej osi pod łożysko 7 mm

Jak pracuje wirnik w młotowiertarce?

Twornik silnika komutatorowego współpracuje ze stojanem i szczotkami węglowymi. Przepływ prądu przez uzwojenie powoduje powstawanie momentu obrotowego. Komutator umożliwia przełączanie zasilania kolejnych sekcji uzwojenia podczas obracania się wału.

Ruch obrotowy przenoszony jest przez uzębioną końcówkę wału na mechanizm przekładni młotowiertarki. Dzięki temu silnik może napędzać układ odpowiedzialny za pracę narzędzia. Stan uzębienia i współpracującego koła przekładni ma znaczenie dla płynnego przekazywania napędu.

Wentylator osadzony na wirniku pracuje wraz z wałem silnika. Wymuszony przepływ powietrza pomaga odprowadzać ciepło powstające w uzwojeniu oraz podczas kontaktu szczotek z komutatorem. Drożne kanały wentylacyjne ograniczają ryzyko przegrzewania silnika.

Kiedy sprawdzić stan wirnika?

Nieprawidłowa praca silnika nie zawsze oznacza uszkodzenie samego twornika. Poniższe objawy są sygnałem do kontroli wirnika, szczotek węglowych oraz stojana przed podjęciem decyzji o wymianie części.

Objaw Co należy sprawdzić
Nadmierne iskrzenie w okolicy szczotek Stan komutatora, uzwojenia, szczotek i ich prowadnic
Spadek mocy lub przerywana praca silnika Ciągłość uzwojenia, styki komutatora oraz układ szczotek
Nadmierne nagrzewanie silnika Uzwojenie, drożność chłodzenia i opory obrotu łożysk
Nietypowy hałas lub drgania Łożyska, prostoliniowość wału oraz współpracujące uzębienie

Podczas wymiany wirnika – co sprawdzić przy okazji?

Przed demontażem należy odłączyć młotowiertarkę od zasilania. Przy wymianie twornika warto skontrolować elementy bezpośrednio z nim współpracujące. Montaż nowego wirnika przy zużytych łożyskach lub uszkodzonym uzębieniu przekładni może prowadzić do ponownego uszkodzenia silnika.

Przed osadzeniem części porównaj wymiary wału, konstrukcję wentylatora oraz położenie komutatora z demontowanym elementem. Sprawdź również prawidłowe osadzenie wirnika i swobodę obrotu przed podłączeniem zasilania.

Od czego zależy trwałość

Żywotność wirnika zależy również od stanu szczotek, łożysk, przekładni i układu chłodzenia – poniższe elementy warto skontrolować podczas naprawy.

Na co zwrócić uwagę Wpływ
Stan szczotek węglowych Zużyte lub zacinające się szczotki mogą powodować nadmierne iskrzenie i przyspieszone zużycie komutatora.
Łożyska wirnika i ich osadzenie Luzy lub zwiększone opory obrotu mogą prowadzić do bicia wału, drgań i nadmiernego obciążenia silnika.
Uzębienie wału i współpracujące koło przekładni Uszkodzone zęby mogą powodować nierównomierne przenoszenie momentu obrotowego i szybsze zużycie nowego elementu.
Stan stojana silnika Uszkodzenie uzwojenia stojana może powodować nieprawidłową pracę i przeciążenie wirnika.
Drożność kanałów chłodzenia Nagromadzony pył ogranicza przepływ powietrza i zwiększa ryzyko przegrzewania uzwojenia.
