Parametry produktu

Indeks
21-062
Stan:
Nowy
Numer katalogowy oryginału
1619P06345
Marka
Bosch
Typ
Pilarka tarczowa
Jednostka miary
sztuka
Producent
Zamiennik LSP
Długość całkowita
173mm
Rodzaj osi przedniej
7 zębów
Średnica pakietu
40mm
Typ produktu
Wirnik
ean13
5903794704169

Wirnik do pilarki tarczowej Bosch GKS 190 GKS 165 – zamiennik LSP

Przedmiot zakupu

Element Ilość
Wirnik silnika do pilarki tarczowej Bosch GKS 190 / GKS 165 – zamiennik LSP 1 szt.

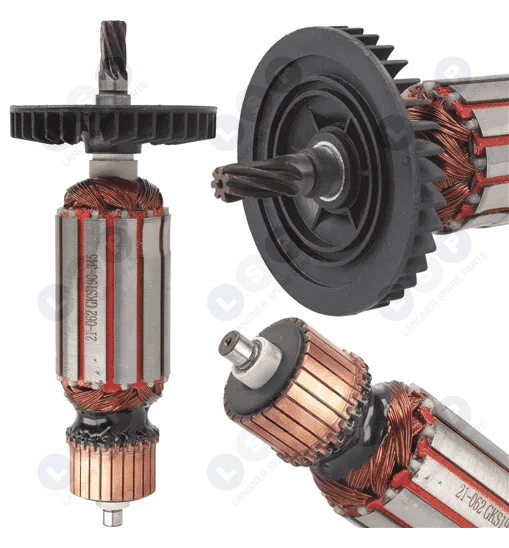

Wirnik do pilarki Bosch GKS 190, 1619P06345

Informacje o produkcie

Zamienny wirnik silnika elektrycznego LSP przeznaczony do naprawy pilarek tarczowych Bosch GKS 190 oraz GKS 165 w wymienionych poniżej wariantach urządzeń. Jest to element obracający się wewnątrz stojana silnika, odpowiadający za wytwarzanie momentu obrotowego i przekazywanie napędu do mechanizmu pilarki.

Twornik silnika współpracuje ze szczotkami węglowymi poprzez komutator. Uzwojenia umieszczone na metalowym pakiecie wirnika uczestniczą w wytwarzaniu pola magnetycznego, a wentylator osadzony na osi wspomaga chłodzenie silnika podczas pracy.

Wymiana uszkodzonego rotora pozwala przeprowadzić naprawę jednostki napędowej bez konieczności wymiany całej pilarki, o ile pozostałe elementy silnika i układu napędowego są sprawne.

Parametr Wartość
Typ produktu Wirnik silnika elektrycznego
Rodzaj części Zamiennik
Przeznaczenie Pilarki tarczowe Bosch GKS 190 / GKS 165
Współpracujące elementy silnika Stojan, szczotki węglowe, łożyska
Marka LSP

Kompatybilność – Bosch GKS 190 / GKS 165

Zamiennik przeznaczony jest do wskazanych wariantów pilarek tarczowych Bosch. Model GKS 190 występuje w różnych wykonaniach regionalnych i napięciowych, dlatego przed zakupem należy porównać pełny numer katalogowy urządzenia z tabliczki znamionowej z poniższą listą.

Model pilarki Bosch Numery katalogowe urządzeń
BOSCH GKS 190 3 601 F23 000 / 3601F23000
3 601 F23 001 / 3601F23001
3 601 F23 030 / 3601F23030
3 601 F23 040 / 3601F23040
3 601 F23 050 / 3601F23050
3 601 F23 060 / 3601F23060
3 601 F23 070 / 3601F23070
3 601 F23 071 / 3601F23071
3 601 F23 080 / 3601F23080
3 601 F23 090 / 3601F23090
3 601 F23 0B0 / 3601F230B0
3 601 F23 0E0 / 3601F230E0
3 601 F23 0E1 / 3601F230E1
3 601 F23 0F0 / 3601F230F0
3 601 F23 0H0 / 3601F230H0
3 601 F23 0K0 / 3601F230K0
3 601 F23 0L0 / 3601F230L0
3 601 F23 0N0 / 3601F230N0
BOSCH GKS 165 3 601 F28 000 / 3601F28000

Lista modeli/parametrów jest pomocnicza. Zawsze weryfikuj dopasowanie przed zakupem.

Numer OEM Bosch

Zamiennik LSP stanowi odpowiednik wirnika występującego pod numerem oryginalnym Bosch: 1 619 P06 345 / 1619P06345.

W dokumentacji części zamiennych podzespół występuje pod pozycją 803. Kod EAN 4059952158143 odnosi się do oryginalnej części Bosch, a nie do zamiennika LSP.

Wirnik do pilarki Bosch GKS 190, 1619P06345

Wymiary wirnika

Parametr wymiarowy Wartość
Długość całkowita wirnika 173 mm
Długość pakietu metalowego 40 mm
Długość pakietu wraz z uzwojeniem 55 mm
Średnica pakietu metalowego 40 mm
Średnica wentylatora 70 mm
Średnica komutatora 30 mm
Średnice osi przy wentylatorze 10 mm / 12 mm
Średnica osi przy komutatorze 7 mm – pod łożysko 607

Kiedy wymienić wirnik silnika?

Uszkodzenie uzwojenia lub komutatora może powodować nadmierne iskrzenie szczotek węglowych, spadek mocy i nierównomierną pracę silnika. Przy uszkodzonych łożyskach lub niewyważeniu wirnika mogą pojawiać się również nietypowe drgania i hałas.

Do objawów wymagających diagnostyki należą przegrzewanie się silnika, zapach przegrzanej izolacji, przerywana praca oraz trudności z osiąganiem prawidłowych obrotów. Nie każdy z tych objawów oznacza konieczność wymiany wirnika – podobne problemy mogą powodować szczotki, stojan lub uszkodzone połączenia elektryczne.

Od czego zależy trwałość

Trwałość nowego wirnika zależy również od stanu szczotek węglowych, łożysk i stojana oraz prawidłowego montażu. Przed rozpoczęciem wymiany odłącz pilarkę od zasilania i sprawdź elementy współpracujące z wirnikiem.

Na co zwrócić uwagę Wpływ
Stan szczotek węglowych Zużyte lub zacinające się szczotki mogą powodować nadmierne iskrzenie i uszkodzenie komutatora.
Stan łożysk wirnika Luzy i uszkodzenia łożysk zwiększają drgania oraz ryzyko niewspółosiowej pracy wirnika.
Stan stojana silnika Uszkodzone uzwojenie stojana może powodować nieprawidłową pracę i przegrzewanie silnika mimo zamontowania nowego wirnika.
Prawidłowe osadzenie łożysk i wirnika Montaż bez przekoszenia ogranicza dodatkowe opory, drgania i przedwczesne zużycie elementów współpracujących.
