Parametry produktu

Indeks
21-042
Stan:
Nowy
W magazynie
54 Przedmioty
Numer katalogowy oryginału
1604010328
Marka
Bosch
Typ
Pilarka tarczowa
Jednostka miary
sztuka
Producent
Zamiennik LSP
Długość całkowita
185mm
Rodzaj osi przedniej
6 zębów
Średnica pakietu
40mm
Typ produktu
Wirnik
ean13
5903794703971

Wirnik do pilarki tarczowej Bosch GKS 55 GKS 65 – zamiennik LSP 1604010328

Przedmiot zakupu

Element Ilość
Wirnik silnika do pilarki tarczowej Bosch GKS 55 / GKS 65 1 szt.

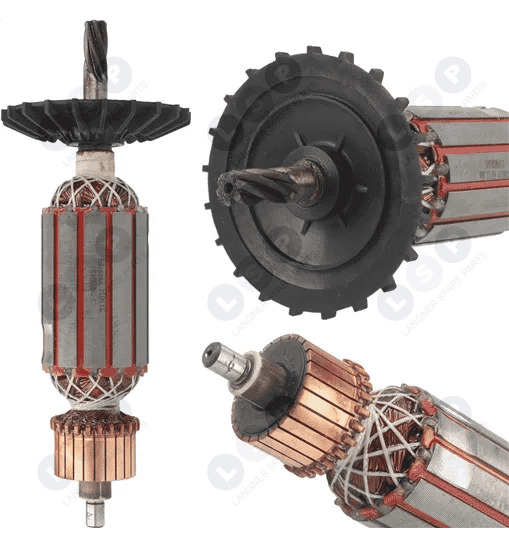

Wirnik do pilarki Bosch GKS 55, 65, 1604010328

Informacje o produkcie

Wirnik silnika elektrycznego marki LSP to zamiennik przeznaczony do pilarek tarczowych Bosch GKS 55 oraz GKS 65. Twornik odpowiada za wytwarzanie ruchu obrotowego wewnątrz silnika i przekazywanie napędu na przekładnię napędzającą tarczę tnącą.

Konstrukcja obejmuje uzwojony pakiet wirnika, komutator współpracujący ze szczotkami węglowymi, wentylator chłodzący oraz wał zakończony skośnym uzębieniem. Taki układ łączy funkcję napędową z chłodzeniem silnika podczas pracy pilarki.

Rodzaj części Wirnik / twornik silnika
Typ produktu Zamiennik
Rodzaj uzębienia Skośne, 6 zębów
Wentylator chłodzący Zamontowany na osi wirnika
Marka LSP

Kompatybilność

Wirnik przeznaczony jest do wskazanych wariantów pilarek tarczowych Bosch GKS 55 i Bosch GKS 65. Numery katalogowe maszyn podano w zapisie ze spacjami oraz bez spacji, aby ułatwić identyfikację konkretnej wersji urządzenia.

Model Numery katalogowe maszyn
BOSCH GKS 55 0 601 567 003 / 0601567003
0 601 567 032 / 0601567032
0 601 567 033 / 0601567033
0 601 567 048 / 0601567048
0 601 567 050 / 0601567050
0 601 567 103 / 0601567103
0 601 567 132 / 0601567132
0 601 567 133 / 0601567133
0 601 567 150 / 0601567150
BOSCH GKS 65 0 601 568 003 / 0601568003
0 601 568 032 / 0601568032
0 601 568 033 / 0601568033
0 601 568 048 / 0601568048
0 601 568 050 / 0601568050
0 601 568 103 / 0601568103
0 601 568 108 / 0601568108
0 601 568 132 / 0601568132
0 601 568 133 / 0601568133
0 601 568 150 / 0601568150

Lista modeli/parametrów jest pomocnicza. Zawsze weryfikuj dopasowanie przed zakupem.

Numer OEM Bosch

Wirnik LSP stanowi zamiennik oryginalnej części Bosch występującej pod numerem katalogowym: 1 604 010 328 / 1604010328

Wirnik do pilarki Bosch GKS 55, 65, 1604010328

Wymiary wirnika

Parametr Wartość
Długość całkowita 185 mm
Długość od wentylatora do końca osi po stronie komutatora 145 mm
Długość pakietu rdzenia 55 mm
Średnica pakietu rdzenia 40 mm
Średnica komutatora 30 mm
Średnica wentylatora 69 mm
Średnica osi od strony uzębienia 9 mm
Średnica stopnia osi przy komutatorze 12 mm
Średnica końcówki osi przy komutatorze 7 mm

Jak pracuje wirnik w pilarce tarczowej?

Rotor obraca się wewnątrz stojana silnika. Prąd doprowadzany przez szczotki węglowe i komutator zasila uzwojenia wirnika, wytwarzając moment obrotowy potrzebny do napędzania pilarki.

Zakończenie wału posiada uzębienie skośne, które współpracuje z kołem zębatym przekładni. Umożliwia to przeniesienie momentu obrotowego na mechanizm napędzający tarczę tnącą. Skośny układ zębów zapewnia stopniowe zazębianie się współpracujących elementów.

Zamocowany na osi wentylator obraca się wraz z wirnikiem i wymusza przepływ powietrza przez silnik. Pomaga to odprowadzać ciepło powstające podczas pracy pod obciążeniem.

Kiedy wymienić wirnik?

Uszkodzenie twornika może powodować spadek mocy pilarki, nierówną pracę silnika, nadmierne iskrzenie w okolicy komutatora lub wyczuwalny zapach przegrzanej izolacji. Podobne objawy mogą występować także przy zużytych szczotkach, uszkodzonym stojanie lub problemach z łożyskami, dlatego przed wymianą potrzebna jest diagnostyka.

W przypadku stwierdzenia zwarcia uzwojeń, przerwy w obwodzie lub uszkodzenia komutatora wymiana wirnika pozwala przywrócić sprawność napędu, pod warunkiem że pozostałe elementy silnika są sprawne.

Podczas wymiany wirnika

Przed rozpoczęciem naprawy należy odłączyć pilarkę od zasilania. Przy demontażu warto sprawdzić łożyska wirnika, stan gniazd łożyskowych oraz koła zębatego współpracującego z wałkiem napędowym. Nadmierny luz, zatarcie lub uszkodzone zęby mogą powodować drgania i przeciążenia nowego elementu.

Należy również skontrolować szczotki węglowe i szczotkotrzymacze. Zużyte szczotki, osłabiony docisk lub zakleszczanie się szczotek mogą prowadzić do nierównomiernego kontaktu z komutatorem i nadmiernego iskrzenia. Przy uszkodzeniach elektrycznych wirnika warto sprawdzić także uzwojenia stojana, aby nie dopuścić do ponownej awarii.

Podczas montażu należy zadbać o prawidłowe osadzenie łożysk i swobodny obrót wału. Komutator powinien pozostać czysty, bez smaru i oleju, a nowe lub sprawne szczotki muszą swobodnie przesuwać się w prowadnicach.

Od czego zależy trwałość

Żywotność wirnika zależy również od stanu elementów bezpośrednio z nim współpracujących oraz prawidłowego montażu.

Na co zwrócić uwagę Wpływ
Stan szczotek węglowych i ich docisku Prawidłowy kontakt ogranicza nadmierne iskrzenie i miejscowe przegrzewanie komutatora.
Stan łożysk wirnika Sprawne łożyska utrzymują prawidłowe prowadzenie osi i ograniczają drgania oraz ryzyko ocierania wirnika o stojan.
Stan koła zębatego przekładni Nieuszkodzone uzębienie zapewnia prawidłową współpracę z wałkiem i ogranicza udarowe obciążenia napędu.
Stan uzwojeń stojana Sprawny stojan zapewnia właściwe warunki elektromagnetyczne pracy wirnika i ogranicza ryzyko kolejnego uszkodzenia.
Prawidłowe osadzenie wirnika Poprawny montaż ogranicza bicie wału, nadmierne tarcie oraz nierównomierne obciążenie łożysk.
