Parametry produktu

Indeks
21-041
Stan:
Nowy
W magazynie
92 Przedmioty
Numer katalogowy oryginału
1604010314
1604010451
Marka
Bosch
Typ
Pilarka tarczowa
Jednostka miary
sztuka
Producent
Zamiennik LSP
Długość całkowita
169mm
Rodzaj osi przedniej
6 zębów
Średnica pakietu
40mm
Typ produktu
Wirnik
ean13
5903794703964

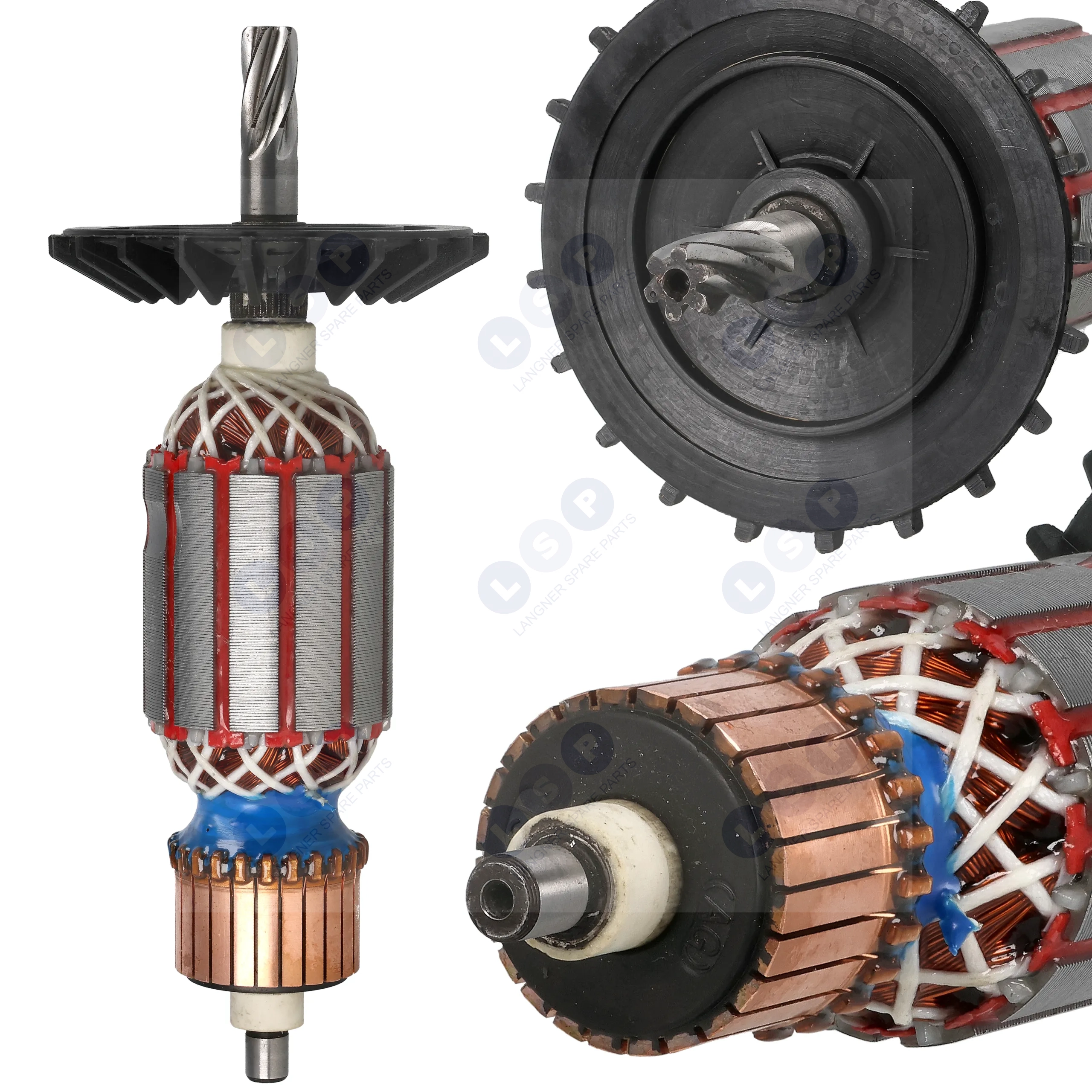

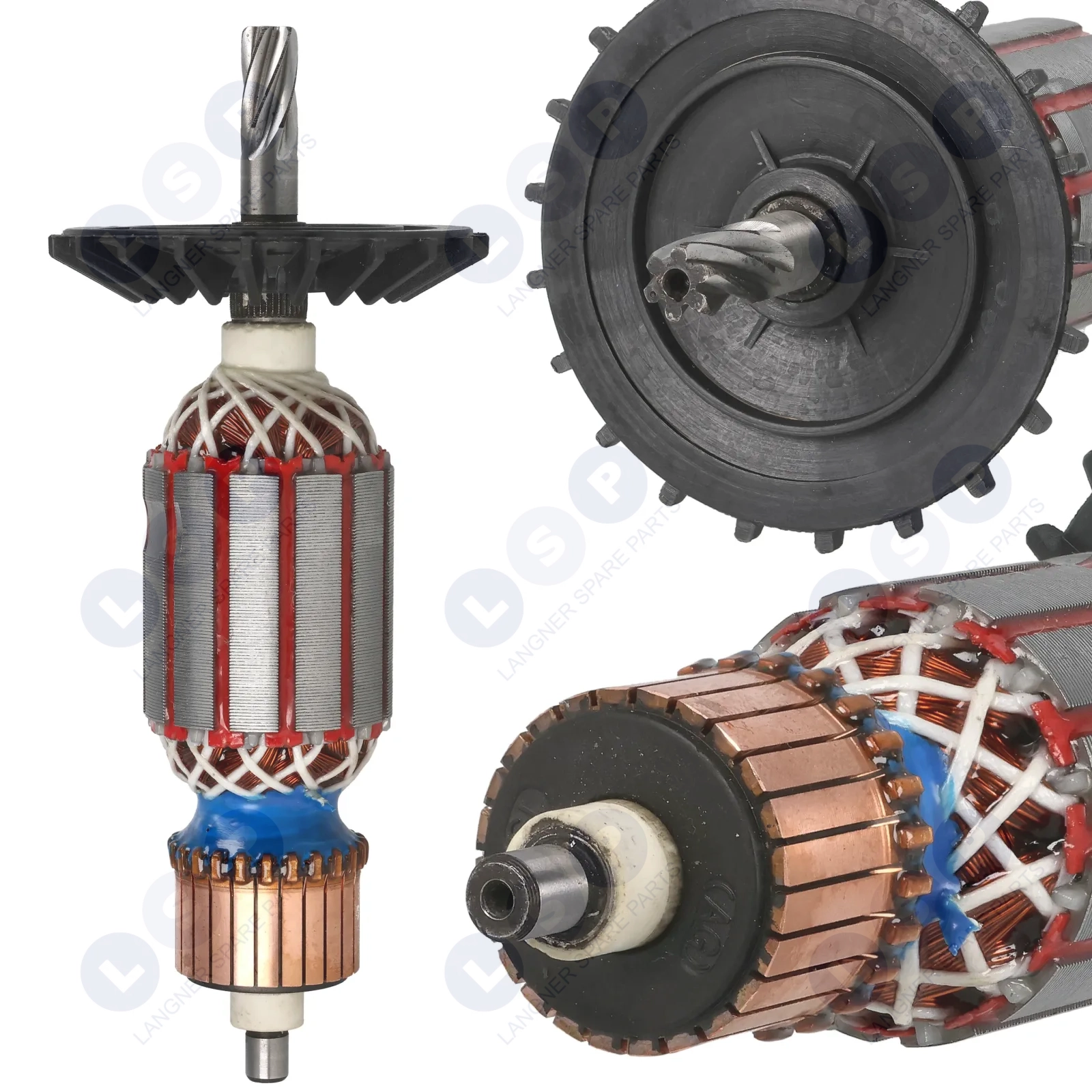

Wirnik twornik do pilarki Bosch PKS 54 GKS 54 i wiertarki GBM 16-2 E 169 mm LSP

Przedmiot zakupu

Element Ilość
Wirnik silnika z komutatorem, wentylatorem i zębnikiem 1 szt.
Dedykowane opakowanie ochronne 1 szt.
Wirnik pilarki typ BOSCH PKS 54 CE 1604010451

Informacje o produkcie

Wirnik silnika elektrycznego marki LSP to zamiennik przeznaczony do wybranych pilarek tarczowych oraz wiertarek Bosch. Twornik odpowiada za wytwarzanie momentu obrotowego silnika, który za pośrednictwem zębnika jest przekazywany do przekładni urządzenia.

Konstrukcja obejmuje uzwojony pakiet wirnika, segmentowy komutator współpracujący ze szczotkami węglowymi oraz wentylator chłodzący osadzony na wale. Skośne uzębienie przenosi napęd na współpracujące koło przekładni.

Rodzaj części Wirnik
Typ produktu Zamiennik
Przeznaczenie Pilarki tarczowe i wiertarki Bosch
Rodzaj uzębienia Skośne, 6 zębów, skręt prawy
Wentylator chłodzący Osadzony na wale wirnika
Pozycja na schemacie Bosch 2
Marka LSP

Kompatybilność – pasujące modele Bosch

Wirnik jest przeznaczony do wskazanych wersji Bosch PKS 54, GKS 54 oraz GBM 16-2 E. Każdy model może występować w kilku wariantach katalogowych. Przy doborze części należy porównać 10-znakowy numer katalogowy urządzenia z oznaczeniem na tabliczce znamionowej.

Model urządzenia Numery katalogowe maszyn
BOSCH PKS 54
0 603 223 003 / 0603223003
0 603 223 030 / 0603223030
0 603 223 031 / 0603223031
0 603 223 032 / 0603223032
0 603 223 033 / 0603223033
0 603 223 037 / 0603223037
0 603 223 038 / 0603223038
0 603 223 042 / 0603223042
0 603 223 048 / 0603223048
0 603 223 050 / 0603223050
BOSCH GKS 54
0 601 569 003 / 0601569003
0 601 569 008 / 0601569008
0 601 569 032 / 0601569032
0 601 569 033 / 0601569033
0 601 569 050 / 0601569050
BOSCH GBM 16-2 E
0 601 120 603 / 0601120603
0 601 120 632 / 0601120632
0 601 120 634 / 0601120634
0 601 120 637 / 0601120637
0 601 120 641 / 0601120641
0 601 120 642 / 0601120642

Lista modeli/parametrów jest pomocnicza. Zawsze weryfikuj dopasowanie przed zakupem.

Numery OEM Bosch

Wirnik LSP jest zamiennikiem części Bosch występujących pod poniższymi numerami katalogowymi.

Numer OEM Bosch
Główny numer OEM 1 604 010 451 / 1604010451
Wcześniejszy / zamienny numer OEM 1 604 010 314 / 1604010314

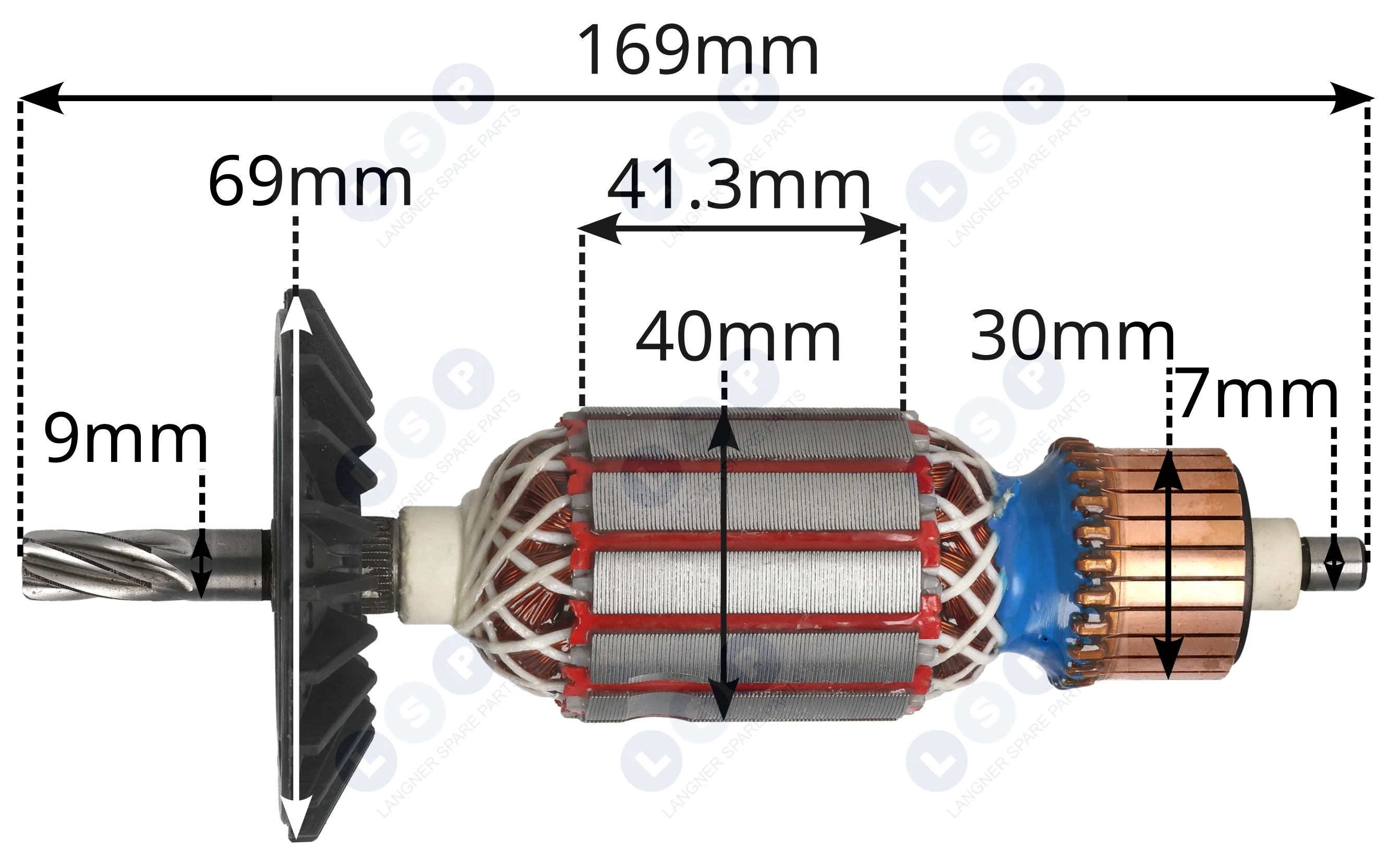

Wymiary wirnika

Wirnik pilarki typ BOSCH PKS 54 CE 1604010451
Parametr Wartość
Długość całkowita 169 mm
Średnica pakietu wirnika 40 mm
Długość pakietu wirnika 41,3 mm
Średnica komutatora 30 mm
Średnica wentylatora 69 mm
Średnica osi przy przednim łożysku 9 mm
Średnica osi przy tylnym łożysku 7 mm

W modelach Bosch PKS 54 oraz GBM 16-2 E występują dwa warianty wirników, różniące się kierunkiem skrętu zębów na wałku napędowym – prawym i lewym. Oferowany wirnik LSP posiada 6 zębów o prawym skręcie i jest przeznaczony wyłącznie do urządzeń wykorzystujących taki rodzaj uzębienia. Przed zakupem porównaj kierunek skrętu zębów ze starym wirnikiem, ponieważ sama zgodność modelu urządzenia nie gwarantuje prawidłowego dopasowania części. Wirniki z przeciwnym kierunkiem uzębienia nie są zamienne.

Jak pracuje wirnik i kiedy wymaga wymiany?

Wirnik jest ruchomym elementem silnika komutatorowego. Przepływ prądu przez uzwojenia wytwarza moment obrotowy, natomiast komutator i szczotki odpowiadają za przełączanie prądu pomiędzy poszczególnymi uzwojeniami. Uszkodzenie izolacji uzwojeń lub powierzchni komutatora może powodować nieprawidłową pracę silnika.

Do typowych sygnałów problemów należą nadmierne iskrzenie szczotek, spadek mocy, nierówne obroty, zapach przegrzania lub brak możliwości uruchomienia urządzenia. Podobne objawy mogą jednak powodować zużyte szczotki, uszkodzony stojan albo problemy z zasilaniem, dlatego przed wymianą należy potwierdzić przyczynę usterki.

Podczas wymiany wirnika

Przed rozpoczęciem naprawy należy odłączyć elektronarzędzie od zasilania. Po zdemontowaniu uszkodzonego rotora sprawdź stan elementów bezpośrednio z nim współpracujących. Szczególnej kontroli wymagają szczotki węglowe, łożyska oraz koło zębate przekładni. Montaż nowego wirnika przy zużytych podzespołach może przyspieszyć jego ponowne uszkodzenie.

Przed zamknięciem obudowy należy upewnić się, że wał obraca się swobodnie, zębnik prawidłowo współpracuje z przekładnią, a uzwojenie nie ociera o stojan. Po montażu należy sprawdzić pracę silnika bez obciążenia, zwracając uwagę na iskrzenie, nietypowy hałas i drgania.

Od czego zależy trwałość

Żywotność nowego wirnika zależy również od stanu współpracujących z nim części i prawidłowego montażu.

Na co zwrócić uwagę Wpływ
Stan szczotek węglowych Zużyte lub zacinające się szczotki mogą powodować nadmierne iskrzenie i uszkadzanie komutatora.
Stan łożysk wirnika Luz, opory obrotu lub uszkodzenia łożysk zwiększają drgania i mogą prowadzić do ocierania wirnika o stojan.
Stan koła zębatego przekładni Wyłamane lub nadmiernie zużyte zęby mogą powodować nierównomierne przenoszenie napędu i przeciążanie zębnika.
Prawidłowe osadzenie wirnika Niewłaściwe ułożenie wału może powodować ocieranie, hałas i zwiększone obciążenia mechaniczne.
Stan stojana i izolacji uzwojeń Uszkodzony stojan może powodować nieprawidłową pracę silnika mimo zamontowania sprawnego wirnika.
