Parametry produktu

Indeks
16-020+16-502
Stan:
Nowy
W magazynie
685 Przedmioty
Numer katalogowy oryginału
158217-0
213073-6
216022-2
227109-5
233401-9
233916-6
233929-7
233940-9
257241-1
267229-3
267791-8
286263-4
324216-6
324402-9
324669-9
331769-8
345187-4
417629-9
421955-0
Marka
Makita
Typ
Młotowiertarka
Jednostka miary
zestaw
Producent
Zamiennik LSP
Typ produktu
Tuleja Ustalająca

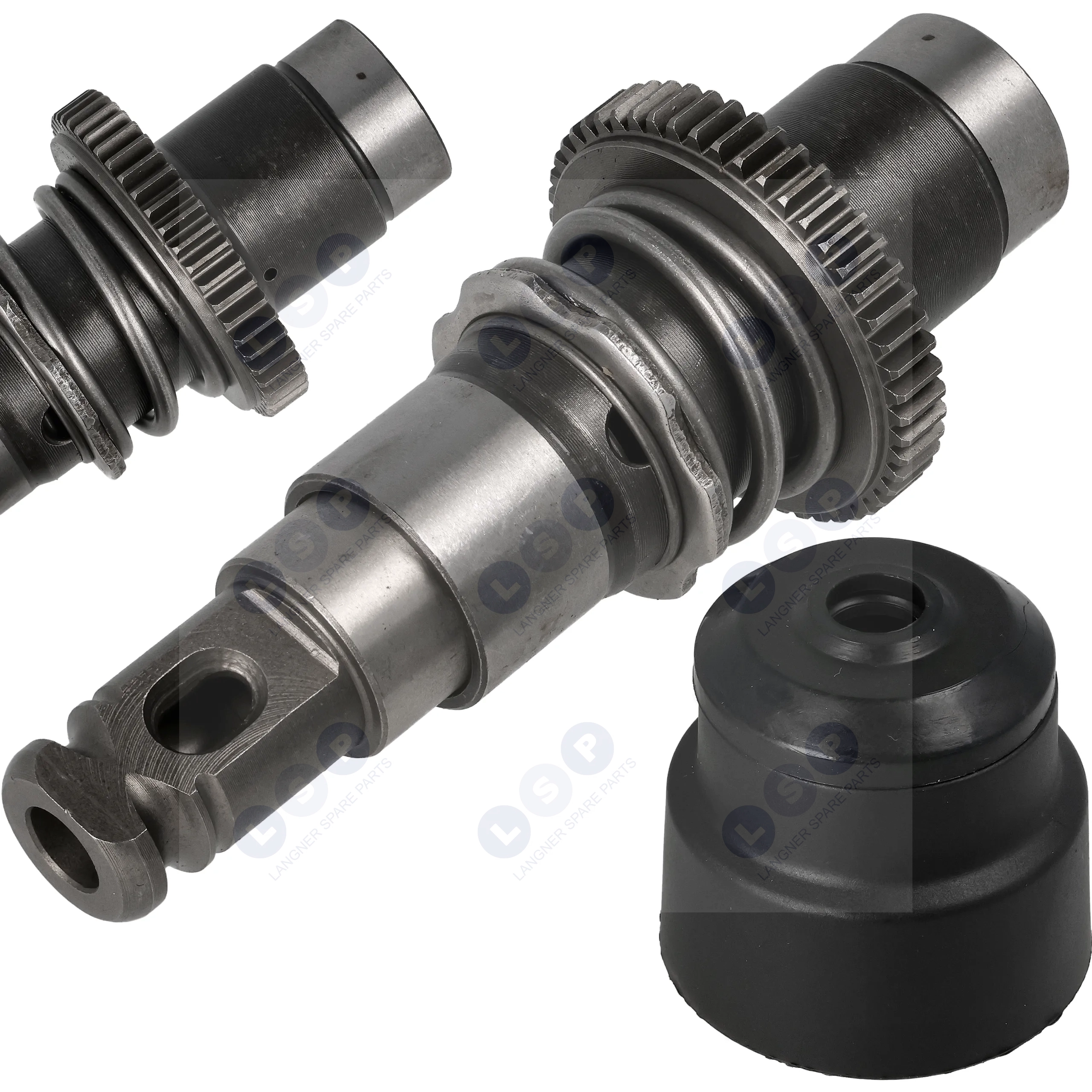

Lufa SDS-Plus z kołem Z=51 + zestaw naprawczy uchwytu Makita HR2470 HR2470F – zamiennik LSP

Przedmiot zakupu

Element Ilość
Uzbrojona lufa / tuleja uchwytu SDS-Plus z kołem zębatym Z=51 i elementami mechanizmu wewnętrznego 1 kpl.
Zestaw naprawczy zewnętrznego mechanizmu blokady uchwytu SDS-Plus 1 kpl.
Dedykowane opakowanie ochronne 1 kpl.

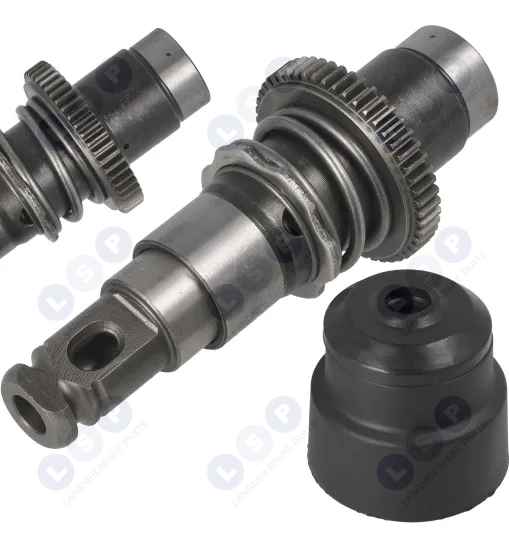

Tuleja uchwyt lufa SDS+ makita HR2470 zestaw

Informacje o produkcie

Komplet obejmuje lufę SDS-Plus z kołem zębatym Z=51 oraz współpracujący z nią zestaw naprawczy uchwytu narzędziowego. Lufa, określana również jako tuleja uchwytu SDS+, pracuje w osi mechanizmu obrotowo-udarowego młotowiertarki. Koło zębate przekazuje napęd obrotowy na uchwyt, natomiast wnętrze zespołu prowadzi elementy odpowiedzialne za przekazywanie udaru na osprzęt.

Zewnętrzny mechanizm uchwytu wykorzystuje kulkę blokującą, sprężyny, pierścienie i tuleję osłonową. Po wsunięciu narzędzia kulka współpracuje z rowkiem chwytu SDS-Plus i utrzymuje osprzęt w uchwycie, a ruchoma tuleja umożliwia zwolnienie blokady podczas demontażu. Stopniowany korpus lufy oraz rowki osadcze wyznaczają położenie elementów mechanizmu na osi zespołu.

Typ produktu Lufa SDS-Plus z zestawem naprawczym uchwytu
Rodzaj części Zamiennik
System mocowania SDS-Plus
Koło zębate lufy Z=51
Marka LSP

Kompatybilność i numery OEM Makita

Modele Numery OEM elementów zestawu
HR2470 / HR 2470
HR2470F / HR 2470F
Lufa i mechanizm wewnętrzny:
Poz. 009 - 216022-2 / 2160222
Poz. 010 - 331769-8 / 3317698
Poz. 021 - 324669-9 / 3246699
Poz. 023 - 421955-0 / 4219550
Poz. 024 - 324402-9 / 3244029
Poz. 025 - 213073-6 / 2130736
Poz. 026 - 324216-6 / 3242166
Poz. 027 - 233929-7 / 2339297
Poz. 028 - 267791-8 / 2677918
Poz. 029 - 233401-9 / 2334019
Poz. 030 - 227109-5 / 2271095
Poz. 031 - 267229-3 / 2672293
Poz. 032 - 158217-0 / 1582170

Elementy zestawu naprawczego uchwytu:
Poz. 001 - 286263-4 / 2862634
Poz. 002 - 233940-9 / 2339409
Poz. 003 - 417629-9 / 4176299
Poz. 004 - 345187-4 / 3451874
Poz. 005 - 233916-6 / 2339166
Poz. 008 - 257241-1 / 2572411

Poz. 024 - 216022-2 / 2160222
Poz. 029 - 324402-9 / 3244029
Poz. 030 - 421955-0 / 4219550

Zestaw nie jest przeznaczony do modeli HR2470T / HR 2470T oraz HR2470FT / HR 2470FT, które wykorzystuą konstrukcję z szybkowymiennym uchwytem narzędziowym.

Lista modeli/parametrów jest pomocnicza. Zawsze weryfikuj dopasowanie przed zakupem.

Tuleja uchwyt lufa SDS+ makita HR2470 zestaw

Wymiary lufy

Długość całkowita zespołu 138,6 mm
Długość odcinka przedniego 20,7 mm
Długość sekcji środkowej 29,7 mm
Długość sekcji tylnej 30 mm
Średnica czubka lufy 15,6 mm
Średnice stopniowane korpusu 25 mm / 29,7 mm / 30,9 mm
Średnica pierścienia środkowego / kołnierza 40,8 mm
Maksymalna średnica zewnętrzna koła zębatego 53 mm
Średnica szyjki tylnej 27,7 mm
Średnica wewnętrzna tylnego otworu cylindra 25,2 mm
Tuleja uchwyt lufa SDS+ makita HR2470 zestaw

Wymiary zestawu naprawczego uchwytu

Gumowy kapturek wysokość 15,7 mm
Tuleja osłonowa wysokość 33 mm
Sprężyna stożkowa wysokość 24,3 mm; średnica podstawy 31 mm; średnica góry 21,5 mm
Pierścień stopujący średnica zewnętrzna 22,7 mm; wewnętrzna 19 mm
Podkładka płaska średnica zewnętrzna 31,7 mm; wewnętrzna 21,2 mm
Metalowy pierścień oporowy średnica zewnętrzna 31,7 mm; wewnętrzna 19,2 mm; szerokość progu 21,2 mm
Gumowy pierścień amortyzujący dolny średnica zewnętrzna 34,7 mm; otwór 9,5 mm
Podkładka metalowa dolna średnica zewnętrzna 42,9 mm; wewnętrzna 22,3 mm
Kulka blokująca 6,9 mm; katalogowo 7,0 mm

Jak pracuje lufa i mechanizm SDS-Plus

Koło zębate Z=51 osadzone na lufie uczestniczy w przenoszeniu ruchu obrotowego z przekładni na uchwyt narzędziowy. Jednocześnie pobijak pracujący w osi zespołu przekazuje energię udaru w kierunku chwytu zamontowanego osprzętu.

Za utrzymanie wiertła lub dłuta odpowiada kulkowy mechanizm blokujący SDS-Plus. Kulka wchodzi w rowek chwytu narzędzia, a sprężynowany układ tulei i pierścieni utrzymuje ją w pozycji roboczej. Odciągnięcie tulei zwalnia blokadę i umożliwia wyjęcie osprzętu.

Kiedy skontrolować lub wymienić zestaw

Objaw Co warto sprawdzić
Osprzęt SDS-Plus nie zatrzaskuje się pewnie lub trudno go zwolnić Stan kulki blokującej, sprężyn, pierścieni oraz powierzchni roboczej lufy
Wyraźnie zwiększony luz narzędzia w uchwycie Mechanizm blokady oraz miejsce prowadzenia chwytu SDS-Plus w lufie
Widoczne zużycie lub uszkodzenie zębów koła Koło Z=51 oraz współpracujący z nim element przekładni przed montażem nowego zespołu

Podczas wymiany – co sprawdzić przy okazji

Przed montażem usuń z gniazda stare zanieczyszczenia i pozostałości zużytego smaru. Sprawdź element przekładni współpracujący z kołem Z=51 – wypracowane lub uszkodzone zęby mogą szybko obciążyć nową zębatkę.

Skontroluj również podparcie tylnej części lufy oraz uszczelnienia współpracujące z zespołem. Podczas składania zachowaj prawidłową kolejność pierścieni, podkładek i sprężyn mechanizmu uchwytu. Elementy SDS powinny pracować czysto i swobodnie, bez zacięć tulei blokującej.

Od czego zależy trwałość

Największy wpływ ma stan elementów bezpośrednio współpracujących z lufą oraz prawidłowe smarowanie i montaż mechanizmu uchwytu.

Na co zwrócić uwagę Wpływ
Stan elementu przekładni współpracującego z kołem Z=51 Zużyte zęby powodują nierównomierne obciążenie i przyspieszają zużycie nowego koła
Smarowanie lufy i współpracujących powierzchni Niedostateczne smarowanie zwiększa tarcie i zużycie powierzchni roboczych
Czystość chwytów SDS-Plus używanego osprzętu Pył i drobiny działają ściernie na kulkę blokującą oraz gniazdo lufy
Prawidłowa kolejność sprężyn, podkładek i pierścieni Błędny montaż może powodować zacinanie tulei i nieprawidłową pracę blokady narzędzia
Luz na podparciu tylnej części lufy Nadmierny luz pogarsza osiowe prowadzenie zespołu i zwiększa obciążenie współpracujących części
