jak dobrać i zamontować wałek napędowy do kosy spalinowej? Pręt do Nac Demon Victus i wielu innych marek
Awaria kosy spalinowej w samym środku sezonu ogrodowego to spory problem. Jednym z najczęstszych powodów spadku wydajności lub całkowitego zatrzymania pracy jest uszkodzony wałek napędowy. Element ten przenosi moc z silnika bezpośrednio na głowicę tnącą.
Jego wymiana nie jest trudna i z powodzeniem wykonasz ją samodzielnie w przydomowym warsztacie. Z tego poradnika dowiesz się, jak prawidłowo zdiagnozować usterkę, dobrać odpowiednią część zamienną i poprawnie ją zamontować.
Przyczyny i diagnoza: Po czym poznać uszkodzony wałek napędowy?
Zanim zdecydujesz się na zakup nowej części, upewnij się, że to właśnie ten element uległ awarii. Prawidłowa diagnoza pozwoli Ci zaoszczędzić czas i pieniądze. Najczęstsze objawy wyrobienia lub zerwania wałka są dość charakterystyczne i łatwe do wychwycenia podczas pracy.
Oto sygnały, które powinny wzbudzić Twój niepokój:
- Brak napędu na głowicę tnącą: Silnik wchodzi na wysokie obroty, sprzęgło prawidłowo łapie, ale żyłka lub tarcza tnąca stoją w miejscu.
- Zatrzymywanie się pod obciążeniem: Kosa kręci się na biegu jałowym lub w rzadkiej trawie. Jednak po wejściu w gęstsze zarośla głowica staje, mimo że silnik nadal pracuje. To klasyczny objaw wyrobionych frezów lub zjechanego kwadratu, który ślizga się w gnieździe.
- Silne wibracje: Wykrzywiony wałek powoduje mocne, nienaturalne drgania przenoszące się na sztycę (kierownicę). Sprawia to, że praca staje się bardzo niekomfortowa.
- Metaliczne dźwięki z rury: Metaliczny świst, chrobotanie lub dzwonienie dobiegające z wnętrza sztycy podczas dodawania gazu to znak, że napęd nie pracuje prawidłowo.
Jak dobrać odpowiedni wałek napędowy?

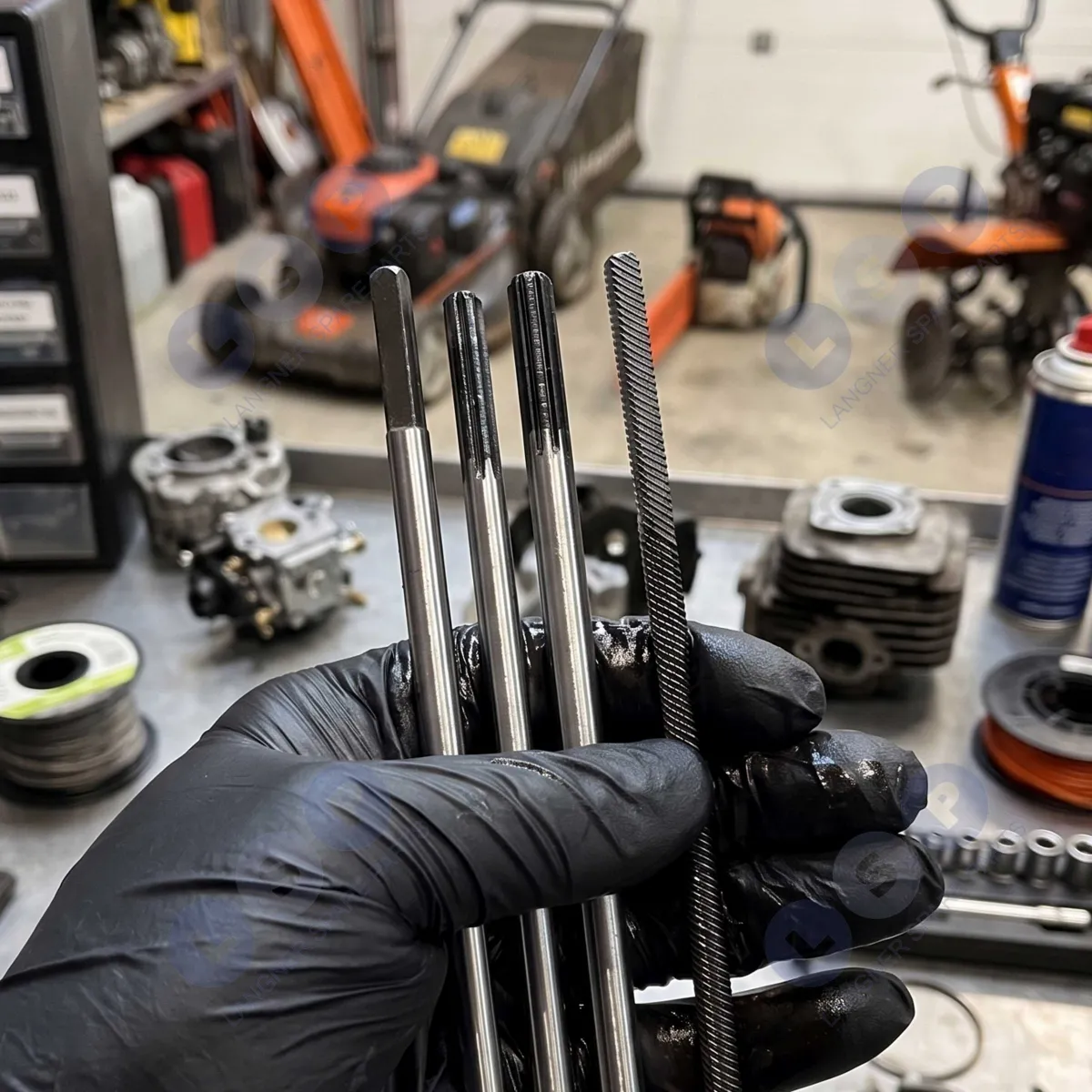

Rodzaje końcówek wałków napędowych
Na rynku sprzętu ogrodniczego występuje kilka rodzajów systemów przenoszenia napędu. Najlepszym sposobem na sprawdzenie rodzaju końcówki jest wyciągnięcie starego wałka i fizyczne policzenie ząbków lub zmierzenie boku kwadratu suwmiarką.
- Wałki z końcówką frezowaną(wielowypust): To najpopularniejsze rozwiązanie, szczególnie w chińskich kosach, modelach marketowych a także w wielu markowych urządzeniach. Występują tu warianty na 9 frezów (najczęstszy standard), 7 frezów, a rzadziej na 10 lub 11 frezów.
- Wałki z końcówką na kwadrat: Stosowane najczęściej w lżejszych podkaszarkach lub specyficznych modelach kos. Kluczowy jest tu wymiar boku kwadratu: 5x5 mm, 6x6 mm lub 7x7 mm.
Standardowe wymiary: Grubość i długość
Aby wałek prawidłowo współpracował z rurą i przekładnią, musi mieć odpowiednie wymiary. Zdecydowana większość sztywnych wałków na rynku ma średnicę 8 mm (standard dla rur o średnicy zewnętrznej 28 mm lub 26 mm).
Również spotyka się cieńsze wersje o średnicy 7 mm (zazwyczaj z silnikami o pojemności od 25 cm³ do 43 cm³).
W małych podkaszarkach Stihl można spotkać wałek o średnicy 6.2 mm (~1/4")

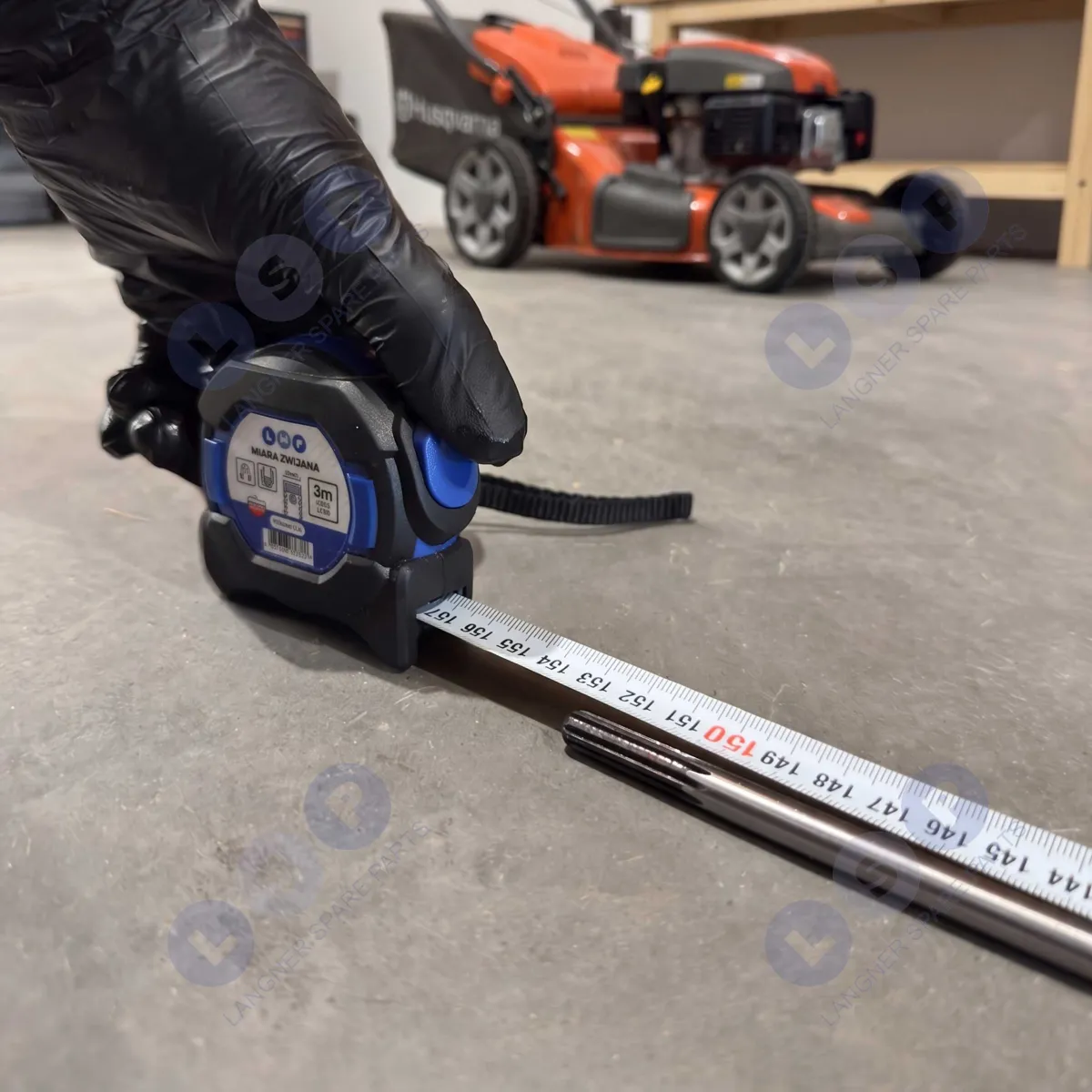

Jeśli chodzi o długość całkowitą, absolutnym standardem jest 153 cm (1530 mm). Pasuje on do 90% kos spalinowych dostępnych w Polsce. Zdarzają się jednak długości 150 cm, 152 cm, 154 cm,155 cm czy 161 cm, dlatego dokładne zmierzenie wyjętej części jest kluczowe. Pamiętaj również, że kosy plecakowe wykorzystują wałki giętkie o zupełnie innej specyfikacji i długości.
Osobną kategorię stanowią wałki dzielone, z którymi najczęściej spotkamy się w kosach ze składaną rurą (popularnych np. w wielofunkcyjnych urządzeniach typu "multitool"). W ich przypadku dostępne są zupełnie inne długości – najpopularniejsze połówki mierzą ok. 76 cm lub 79 cm, jednak na rynku spotyka się również krótsze wersje, np. o długości 66 cm. Występują one w dwóch głównych konfiguracjach: na rynku znajdziemy wersje, które posiadają frezy z obu stron, a także takie, które z jednej strony mają frezy, a z drugiej gwint. Obie części wałka łączy się ze sobą za pomocą specjalnego łącznika wbudowanego w składaną sztycę. Niewątpliwą zaletą takiego rozwiązania jest ogromna wygoda – kosę z dzielonym wałkiem można w kilka sekund złożyć na pół. Dzięki temu urządzenie zajmuje znacznie mniej miejsca w garażu i bez problemu zmieści się w bagażniku każdego samochodu osobowego.
Instrukcja krok po kroku: Jak samodzielnie wymienić wałek napędowy?
Wymiana tego elementu jest prosta i nie wymaga wizyty w profesjonalnym serwisie. Do przeprowadzenia całej operacji wystarczą Ci podstawowe klucze imbusowe.
- Zadbaj o bezpieczeństwo: Zdejmij fajkę ze świecy zapłonowej, aby uniknąć przypadkowego uruchomienia silnika podczas naprawy.
- Zdemontuj przekładnię kątową: Odkręć śruby blokujące przekładnię na dole sztycy (tuż nad głowicą tnącą) i delikatnie zsuń ją z rury.

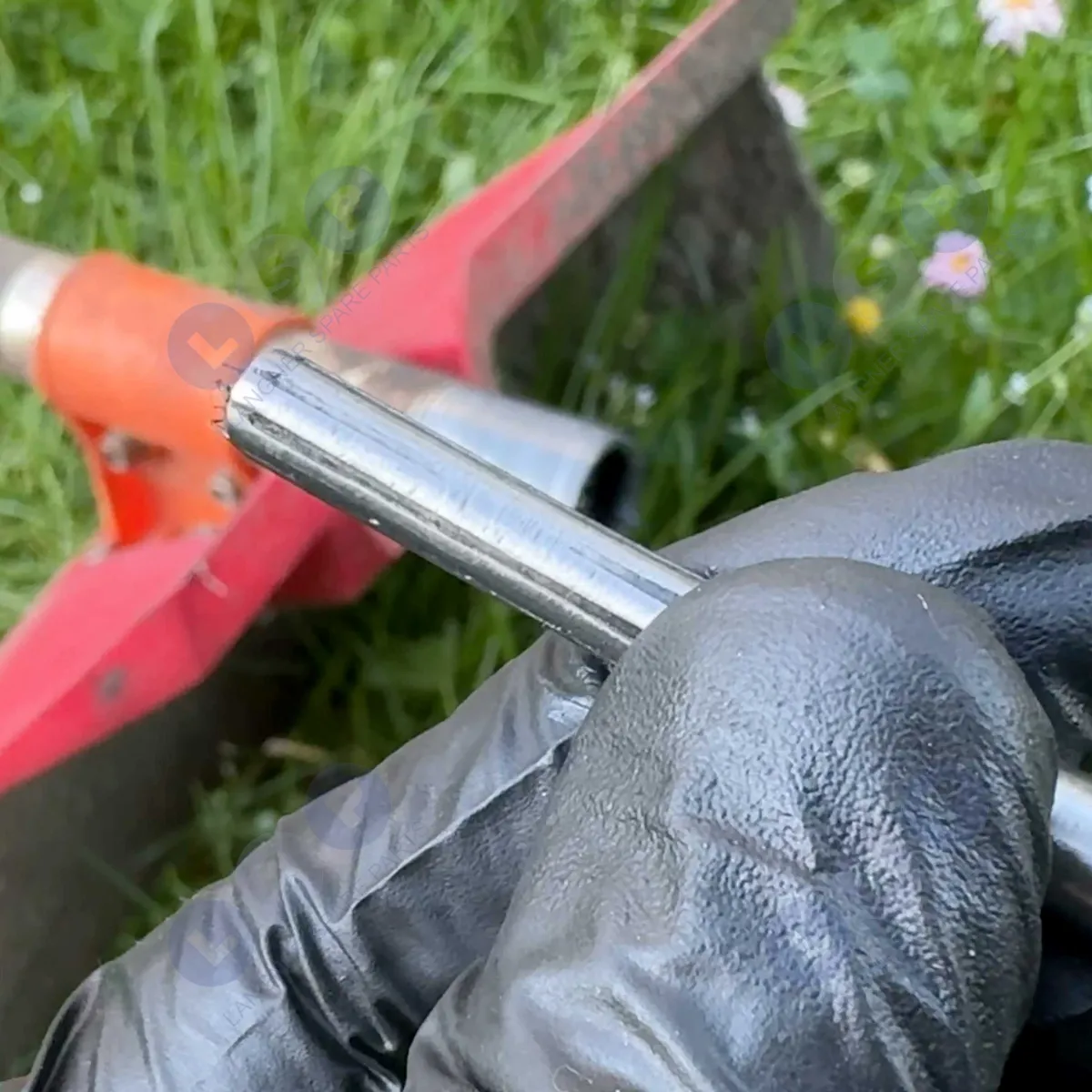

- Wyciągnij stary wałek: Po zdjęciu przekładni, wałek powinien swobodnie wysunąć się z rury. Jeśli stawia opór, zdemontuj silnik od strony sprzęgła, aby wypchnąć element z drugiej strony.
- Wyczyść wnętrze sztycy: Zanim zamontujesz nową część, koniecznie usuń z rury stary, zabrudzony smar oraz ewentualne opiłki metalu.

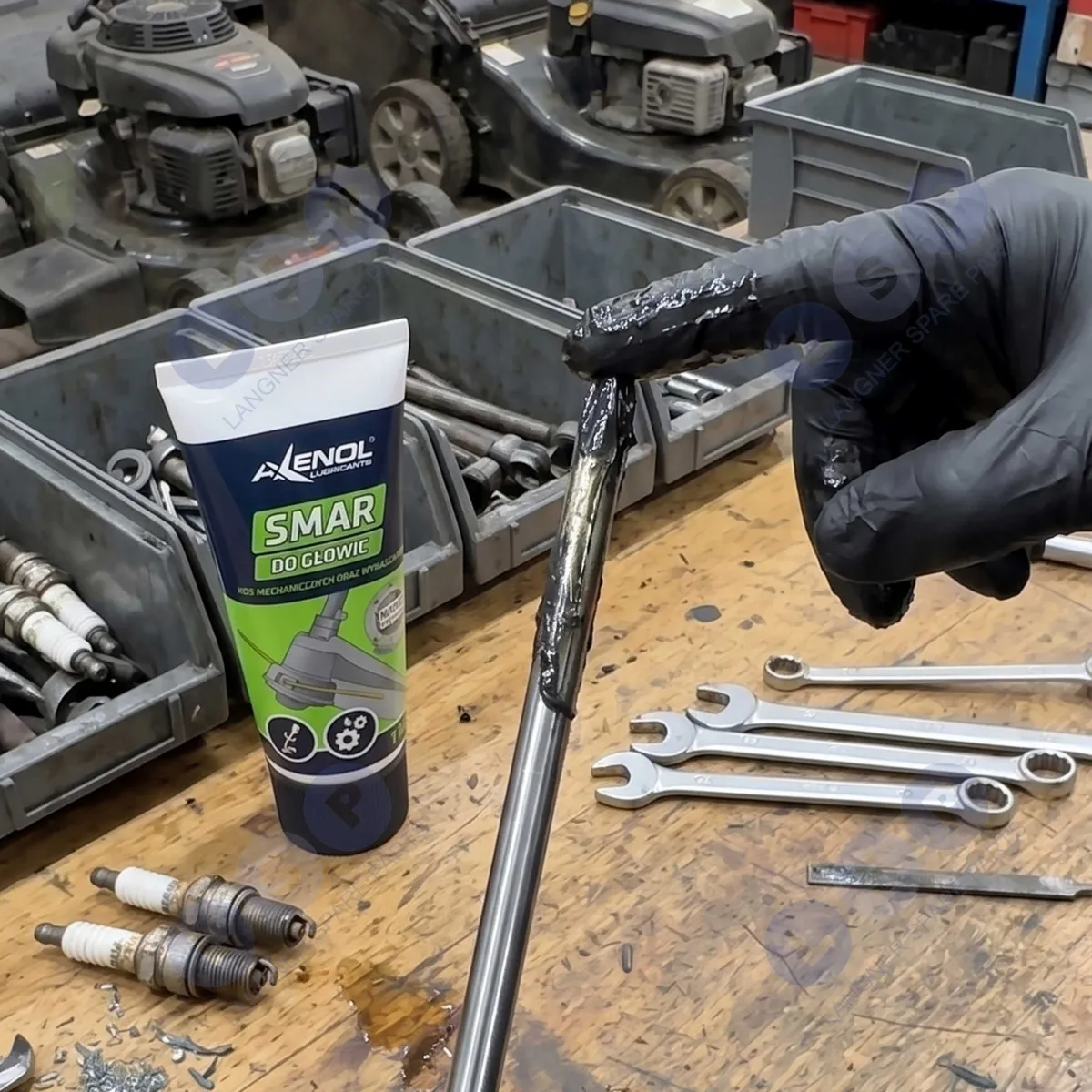

- Nasmaruj nowy wałek: Nowa część musi zostać starannie pokryta smarem na całej długości. Użyj smaru litowego, molibdenowego lub specjalnego smaru do przekładni. Praca "na sucho" szybko zniszczy nowy wałek i prowadnice.

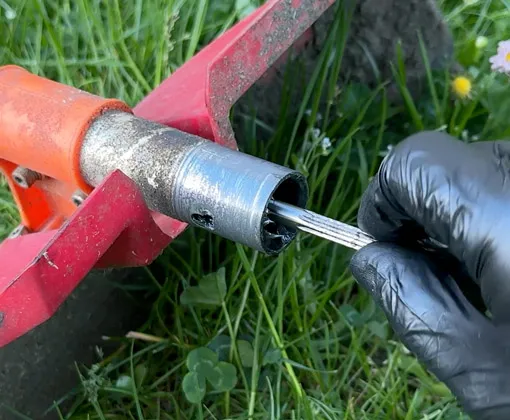

- Wsuń nowy wałek: Włóż nasmarowany element do rury. Upewnij się, że jego górna końcówka dobrze weszła w gniazdo bębna sprzęgła na silniku (pokręć delikatnie, aż frezy lub kwadrat wskoczą na miejsce).
- Zmontuj przekładnię: Nałóż przekładnię kątową z powrotem na rurę, upewniając się, że wałek wszedł w gniazdo. Dokręć śruby, załóż fajkę na świecę i gotowe!
Jak dbać o napęd, aby przedłużyć jego żywotność?
Prawidłowa eksploatacja kosy spalinowej pozwala znacznie wydłużyć żywotność układu napędowego. Najważniejsza jest regularna konserwacja. Pamiętaj o okresowym uzupełnianiu smaru w przekładni kątowej, co zmniejsza tarcie i obciążenie całego mechanizmu.
Unikaj również uderzania głowicą tnącą lub tarczą o twarde, nieruchome przeszkody takie jak kamienie, betonowe murki czy grube pnie. Takie nagłe zatrzymanie rozpędzonego narzędzia tnącego to ogromny wstrząs dla wałka napędowego, który może skutkować natychmiastowym zerwaniem frezów lub ukręceniem pręta.
Podsumowanie: Wymiana wałka w pigułce
Samodzielna diagnoza i naprawa napędu w kosie spalinowej to zadanie, z którym poradzi sobie każdy majsterkowicz. Pamiętaj, że kluczem do sukcesu jest dokładne policzenie frezów lub zmierzenie kwadratu oraz dopasowanie odpowiedniej długości i grubości pręta. Podczas samego montażu nigdy nie zapominaj o dokładnym nasmarowaniu nowej części.
Mamy nadzieję, że ten poradnik pomógł Ci szybko przywrócić sprzęt do pełnej sprawności. Jeśli interesują Cię inne porady dotyczące serwisowania sprzętu ogrodniczego, koniecznie sprawdź pozostałe wpisy na naszym blogu!
