Parametry produktu

Indeks
21-037SL
Stan:
Nowy
Numer katalogowy oryginału
1610910089
1614010204
1614010205
1614010213
1617014135
1617014144
A69
Marka
Bosch
Typ
Młot udarowo-obrotowy
Jednostka miary
zestaw
Producent
Zamiennik LSP
Długość całkowita
219mm
Rodzaj osi przedniej
8 zębów
Średnica pakietu
46.5mm
Typ produktu
Wirnik

Zestaw naprawczy wirnika Bosch GBH 7 DE / GBH 7-45 DE / GBH 7-46 DE – wirnik, łożyska, szczotki LSP

Przedmiot zakupu

Element zestawu Ilość
Wirnik silnika Bosch GBH 7 DE / GBH 7-45 DE / GBH 7-46 DE z wentylatorem 1 szt.
Łożysko igiełkowe RNA 4902, 20 × 28 × 13 mm 1 szt.
Łożysko kulkowe 628 2RS C3, 8 × 24 × 8 mm 1 szt.
Szczotki węglowe z funkcją autostop 1 kpl.
Dedykowane opakowanie ochronne 1 szt.

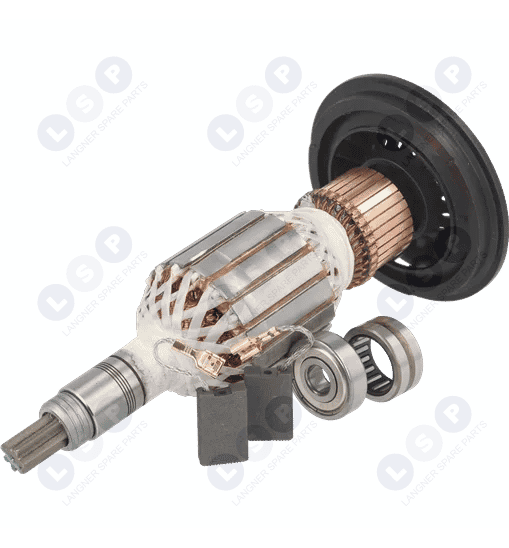

Wirnik BOSCH GBH 7 DE 7-45 DE 7-46 DE 1614010213 ZESTAW

Informacje o produkcie

Zestaw naprawczy LSP do młotów udarowo-obrotowych Bosch przeznaczony jest do serwisowania silnika elektrycznego w wybranych urządzeniach serii GBH 7. Umożliwia wymianę wirnika wraz z elementami jego podparcia oraz szczotkami węglowymi, które współpracują z komutatorem podczas pracy silnika.

Zestaw naprawczy LSP do młotów udarowo-obrotowych Bosch przeznaczony jest do serwisowania silnika elektrycznego w wybranych urządzeniach serii GBH 7. Umożliwia wymianę wirnika wraz z elementami jego podparcia oraz szczotkami węglowymi, które współpracują z komutatorem podczas pracy silnika.

Twornik silnika posiada uzwojony rdzeń, segmentowy komutator, wentylator chłodzący oraz wał zakończony wielowypustem napędowym. Wielowypust przekazuje moment obrotowy do mechanizmu przekładni, natomiast wentylator odpowiada za przepływ powietrza chłodzącego podczas pracy pod obciążeniem.

Zastosowanie dwóch rodzajów łożysk pozwala odtworzyć podparcie wału po obu stronach wirnika. Łożysko igiełkowe prowadzi wał od strony napędu, a łożysko kulkowe stabilizuje go od strony komutatora. Wymiana tych elementów razem z rotorem ogranicza ryzyko pozostawienia zużytych podpór w regenerowanym silniku.

Parametr Wartość
Rodzaj produktu Zestaw naprawczy wirnika silnika
Rodzaj części Zamiennik
Przeznaczenie Młoty udarowo-obrotowe Bosch SDS-Max
Napięcie wirnika 220–240 V AC
Konstrukcja Uzwojony rdzeń, komutator segmentowy, wentylator
Zakończenie wału napędowego Wielowypust, 8 zębów
Łożysko od strony napędu Igiełkowe RNA 4902
Łożysko od strony komutatora Kulkowe 628 2RS C3
Rodzaj szczotek węglowych Autostop
Wymiary szczotek 6,3 × 12,5 × 24,5 mm
Marka LSP

Kompatybilność

Zestaw przeznaczony jest do wybranych młotów udarowo-obrotowych Bosch GBH 7 DE, GBH 7-45 DE i GBH 7-46 DE oraz pokrewnych konstrukcji Bosch 386 i BMH 45-XE. Przy doborze należy kierować się pełnym numerem katalogowym maszyny, ponieważ urządzenia o podobnych nazwach mogą występować w różnych wersjach silnika.

Model Bosch Numery katalogowe urządzeń
GBH 7 DE 0 611 235 703 / 0611235703
0 611 235 704 / 0611235704
0 611 235 706 / 0611235706
0 611 235 708 / 0611235708
0 611 235 715 / 0611235715
0 611 235 732 / 0611235732
0 611 235 737 / 0611235737
0 611 235 740 / 0611235740
0 611 235 742 / 0611235742
0 611 235 743 / 0611235743
0 611 235 750 / 0611235750
GBH 7-45 DE 0 611 235 803 / 0611235803
0 611 235 804 / 0611235804
0 611 235 806 / 0611235806
0 611 235 808 / 0611235808
0 611 235 814 / 0611235814
0 611 235 815 / 0611235815
0 611 235 832 / 0611235832
0 611 235 837 / 0611235837
0 611 235 840 / 0611235840
0 611 235 842 / 0611235842
0 611 235 843 / 0611235843
0 611 235 850 / 0611235850
GBH 7-46 DE 0 611 263 703 / 0611263703
0 611 263 704 / 0611263704
0 611 263 706 / 0611263706
0 611 263 708 / 0611263708
0 611 263 714 / 0611263714
0 611 263 715 / 0611263715
0 611 263 732 / 0611263732
0 611 263 737 / 0611263737
0 611 263 740 / 0611263740
0 611 263 742 / 0611263742
0 611 263 743 / 0611263743
0 611 263 750 / 0611263750
Bosch 386 0 611 235 770 / 0611235770
Bosch BMH 45-XE 0 611 263 760 / 0611263760

Lista modeli/parametrów jest pomocnicza. Zawsze weryfikuj dopasowanie przed zakupem.

Numery OEM Bosch

Zestaw zawiera elementy będące odpowiednikami części Bosch występujących pod poniższymi numerami katalogowymi. Dla łatwiejszego wyszukania podano warianty zapisu OEM oraz przypisanie numerów do poszczególnych elementów zestawu.

Element Numery OEM Bosch
Wirnik silnika 1 614 010 213 / 1614010213
1 614 010 204 / 1614010204
1 614 010 205 / 1614010205
1 614 010 024 / 1614010024
Łożysko igiełkowe 1 610 910 096 / 1610910096
1 610 910 089 / 1610910089
Łożysko kulkowe 1 610 900 026 / 1610900026
Szczotki węglowe autostop 1 617 014 135 / 1617014135
1 617 014 144 / 1617014144

Wymiary wirnika i elementów zestawu

Parametr Wymiar
Długość całkowita wirnika219 mm
Średnica pakietu blach48,6 mm
Długość pakietu blach46,6 mm
Średnica wentylatora89,4 mm
Średnica komutatora30,2 mm
Średnica wału pod łożysko igiełkowe20 mm
Średnica końcówki wielowypustowej12 mm
Średnica wału od strony komutatora10,3 mm
Średnica końcówki wału pod łożysko kulkowe8 mm
Łożysko igiełkowe RNA 490220 × 28 × 13 mm
Łożysko kulkowe 628 2RS C38 × 24 × 8 mm

Kiedy wymienić wirnik i elementy współpracujące?

Problemy z pracą silnika młota mogą objawiać się nadmiernym iskrzeniem na komutatorze, spadkiem mocy, nierówną pracą lub przegrzewaniem. Uszkodzone uzwojenie, wypalone działki komutatora czy przerwy w obwodzie wirnika mogą wymagać wymiany całego twornika.

Hałas, wyczuwalny luz wału oraz wibracje mogą wskazywać na zużycie łożysk. Przed wymianą warto zdiagnozować przyczynę usterki, ponieważ podobne objawy mogą powodować również uszkodzenia stojana, szczotkotrzymaczy lub przekładni.

Podczas wymiany zestawu naprawczego

Przed rozpoczęciem naprawy należy odłączyć młot od zasilania i oczyścić wnętrze obudowy z pyłu oraz pozostałości zużytych elementów. Podczas montażu wirnika szczególną uwagę należy zwrócić na prawidłowe osadzenie łożysk oraz swobodny obrót wału bez nadmiernego luzu i oporów.

Przy okazji wymiany warto sprawdzić stan gniazd łożyskowych, szczotkotrzymaczy i stojana. Uszkodzone gniazdo może powodować przesuwanie się łożyska, a niewłaściwy docisk szczotek prowadzić do zwiększonego iskrzenia i przyspieszonego zużycia komutatora.

Należy również ocenić koło zębate współpracujące z wielowypustem wirnika. Jeżeli jego uzębienie jest wypracowane lub uszkodzone, może nierównomiernie obciążać nowy wał. W takim przypadku wymiana samego wirnika nie usuwa przyczyny problemu.

Od czego zależy trwałość

Na żywotność nowego wirnika wpływa przede wszystkim stan jego podparcia, współpracujących elementów napędu oraz warunki pracy komutatora.

Na co zwrócić uwagę Wpływ
Prawidłowe osadzenie łożysk Ogranicza drgania i nierównomierne obciążenie wału podczas pracy
Stan uzębienia przekładni współpracującej z wirnikiem Zużyte zęby zwiększają obciążenia udarowe i mogą przyspieszać uszkodzenie napędu
Stan szczotkotrzymaczy i docisk szczotek Prawidłowy kontakt szczotek z komutatorem ogranicza nadmierne iskrzenie i miejscowe przegrzewanie
Czystość komutatora i wnętrza silnika Ogranicza ryzyko zaburzeń kontaktu elektrycznego oraz przyspieszonego zużycia szczotek
Swobodny przepływ powietrza przez wentylator Wspomaga chłodzenie uzwojenia i ogranicza ryzyko przegrzewania wirnika
